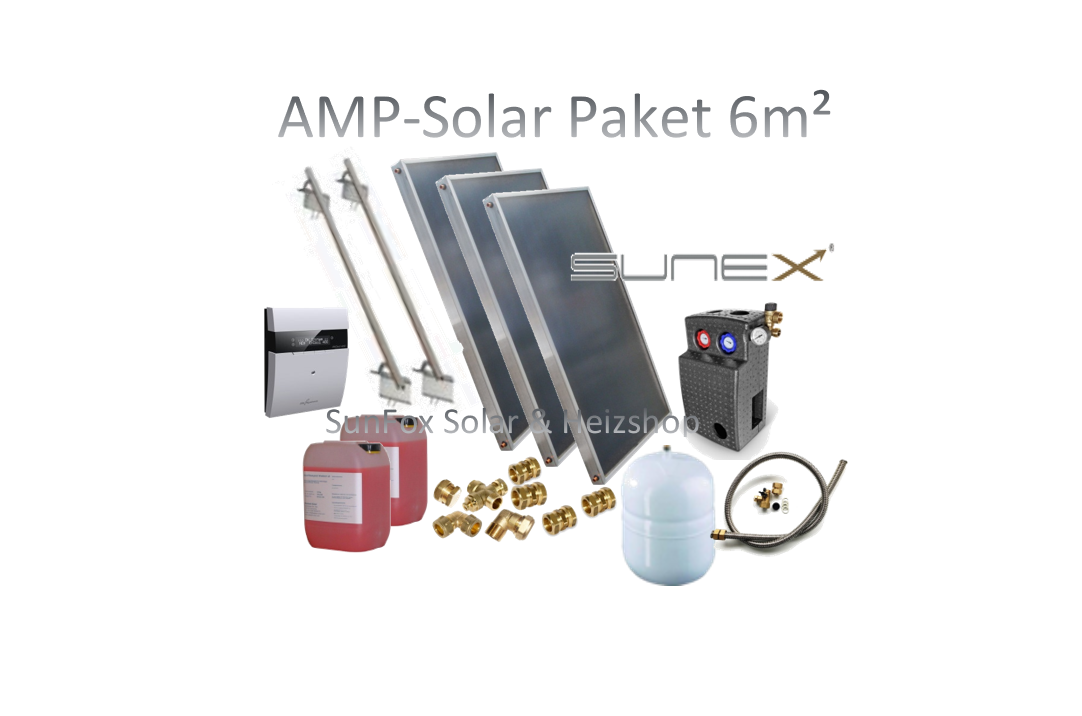

TOP-SunFox-Solar-Set AMP FK Schrägdach 6m²

Solar Paket 6 m² mit AMP Flach Kollektoren !

Ideal für Brauchwassererwärmung mit 6,0m² Bruttofläche

Kollektorset für die Montage auf Ziegel-Schrägdächern

bestehend aus:

• 3 x Flachkollektor AMP 2.0
• 1 x Verbindungsset für 3 Kollektoren 4 Anschlüsse ohne Schlauch
• 1 x Aufdachmontageset Standard für 2 Kollektoren AMP 2.0 und 25-60° schräge Dächer
• 1 x Aufdachmontageset Standard für 1 Kollektor AMP 2.0 und 25-60° schräge Dächer
• 1 x Solarregler EKOSOL 400 inkl. Fühler
• 1 x Solarstation GPS PWM-Zweistrang-Pumpengruppe
• 1 x Solar Druckausdehnungsgefäß 24 Liter
• 1 x Anschlussset für Ausdehnungsgefäß inkl. Kappenventil
• 2 x Frostschutzflüssigkeit 20L Kanister - 28°C

Flachkollektor AMP 2.0
Der Flachkollektor AMP 2.0 ist mit einem Absorber ausgestattet in dem eine neuartige
und bisher auf dem Markt einzigartige Verbindungstechnologie der Platte mit dem
Röhrchensystem eingesetzt wurde. Die Technologie beruht auf dem Walzen der
Kupferröhrchen, welches die Wärmetauscher-fläche um ein siebenfaches erhöht.
Einen zusätzliche Vorteil ergibt sich daraus, dass das Verbindungsmaterial
(der Lot) sich außerhalb der Hauptwärmetauscherfläche befindet. Berücksichtigt man
dabei die Wärmeleitfähigkeit des Kupfers (Platte und Röhrchen) von 401 W/m2K,
wird der Wirkungsgradund somit die Leistungsfähigkeit des Kollektors erheblich erhöht.

Eine innovative Bauweise des Kollektorrahmens:
Bei der Herstellung des Kollektorrahmens wird ebenfalls eine besondere Technologie
eingesetzt. Die Ecken des Aluminiumrahmens werden gebogen und nicht geschweißt.
Ein Rahmen ohne Schweißnähte ist viel dichter, er besitzt ein ästhetischeres Aussehen
und das Wichtigste dabei ist, es besteht keine Gefahr, dass nach der mehrjährigen
Nutzung der Rahmen undicht wird.

Normen und Prüfungen:
Der AMP Kollektor wurde im Forschungslabor INTA in Spanien getestet und besitzt
das Gütezeichen Solar Keymark.

Einmaliges Design:
Die natürliche Farbe von Aluminium- Kollektorgehäuse sowie die dunkel-
blauschwarze Schattierung, die durch das Solar Glas sichtbar ist, verfeinern
das Aussehen jedes Dachs.

Große Leistungsfähigkeit:
Ein perfekter Absorber, durchdachte Konstruktion des Gehäuses, sowie sehr gute
thermische Isolation des AMP Kollektors bewirkt, dass er sowohl im Sommer
als auch im Winter eine sehr große Leistungsfähigkeit erreicht.

Montage auf jedem Dach:
Die speziell entwickelten Montagesysteme aus Edelstahl und Aluminium sichern
eine schnelle und sichere Montage der Sonnenkollektoren auf jedem Dach und
jeder Dachbedeckung.
10 Jahre Herstellergarantie auf die Kollektoren!

Technische Daten Flachkollektor AMP 2.0
Maße
Länge 1900 mm
Breite 1060 mm
Höhe 99 mm
Gewicht 34 kg
Fläche
Bruttofläche 2,01 m2
Aperturfläche 1,84 m2
Absorberfläche 1,84 m2
Rahmen
Rahmen Material Aluminium (ohne Naht)
Dichtung Material Kleber
Boden Material Aluminiumblech 0,4 mm
Absorber
Material Kupfer Harfe, Aluminium Beschichtung
Dicke 0,3 mm
Absorbtionsfläche hochselektiv
Absorbtion Faktor 0,95 ± 0,01
Emission Faktor 0,05 ± 0,02
Absorber Inhalt 1,4 l
Verbindung gelötet
Wärmeträgerflüssigkeit Propylo Glyko + Wasser
Form des Durflusses
Absorber Röhrchen 10 x Ø8 x 05 mm
Sammel Röhren 2 xØ22 x 1,0 mm
Anschlüsse 4
Glasscheibe
Art Anti-reflex
Dicke 4 mm
Transmission Faktor 0,95%
Thermische Isolation
Material Mineralwolle
Dicke hinten 50 mm
Zusätzliche Daten
Stagnationstemperatur max. 210°C
Wirkungsgrad 79,1%
max. Betriebsdruck 10 bar
Mikroventilation ja
Durchfluss 25 l/m2xh
Menge in einer Reihe bis 10 Kollektoren
Farbe natürliches Aluminium
Montagemöglichkeiten: Dach, Terrasse, Fundament, Fassade
nach Norm EN 12975

Verbindungs- und Anschlussset
Anschlussstück mit 1 x Klemmringverschraubung, 1 x AG ¾“
inkl. Entlüfterschraube und Tauchhülse für Kollektorfühler.
4 x Klemmringverbinder, 1 x 90° Bogen mit Klemmringverschraubung
Inkl. ¾“ AG, 2 x Endkappe Messing.Solar Controller 3T1 CS/2 inkl. 3 PT1000 Fühler

Solarregler EKOSOL 400
Der Solarregler Ekosol 400 ist für die Steuerung von kleinen und
mittleren Solaranlagen um einen wirtschaftlichen Ladevorgang
des Warmwasserbereiters zu gewährleisten.

Controller-Funktionen

• Unterstützung für zwei Solarkreise mit separaten Pumpen
• Auswahlmöglichkeit der verwendeten Flüssigkeit im Solarsystem
• Steuerung der Solarpumpe zur Beladung des Warmwasserbereiters in Abhängigkeit der Temperatur des Solarkollektors
• Energiezähler
• Beibehaltung der eingestellten Temperatur im Warmwasserbereiter
• Zusätzlicher Steuerausgang je nach Wahl (Zirkulationspumpe, Heizung oder Pumpe eines zweiten Warmwasserbereiter)
• die Möglichkeit, je nach individuellen Bedürfnissen und Vorlieben ein eigenes Arbeitsprogramm für die Zirkulationspumpe zu erstellen
• Drei Programme für den Betrieb der Zirkulationspumpe zur Auswahl
• Sensorschaden oder Lesefehlersignalisierung
• Informationen zu Fehlern
• übersichtliches Menü und intuitive Bedienung
• Urlaubsfunktion-Kühlfunktion Speicher

Technische Daten

• Nennversorgungsspannung 230 V, 50 Hz
• elektrischer Schutz 1 x 2,5 A.
• relative Luftfeuchtigkeit <95%
• Schutzart IP20
• Isolationsklasse II
• Abmessungen 175 x 136 x 46 mm
• Umgebungstemperatur von 0 ° C bis +40 ° C.

Solarstation GPS PWM-Zweistrang-Pumpengruppe
Die Solarstation GPS PWM Grundfos ist mit einer
energiesparenden elektronischen UPM3 15-75-Solar Pumpe
ausgestattet. GPS PWM bietet einen wesentlich geringeren
Stromverbrauch als typische asynchrone Pumpengruppen.
Die Gruppe erfüllt die Anforderungen der Verordnung (EU) Nr.
622/2012 der Kommission über die Ökodesign-Anforderungen für
Umwälzpumpen. Die Pumpe hat einen Wirkungsgrad von EEI ≤0,20.
Der Volumenstrom wird in Abhängigkeit von der Kollektor-
vorlauftemperatur und der Speichertemperatur geregelt. Der
Einsatz eines zusätzlichen Sensors bei der Rückführung des
Kollektors ermöglicht eine genauere Zählung der erzeugten
Energie. Eine solche Lösung gewährleistet einen maximalen
Energieertrag bei gleichzeitig langer Lebensdauer der Solarkollektoren.
GPS PWM GRUNDFOS-Pumpengruppe bestehend aus:
Zwei Kugelventilen mit eingebauten Rückschlagventilen
und Thermometer, UPM3 SOLAR 15-75 Umwälzpumpe,
Sicherheitsgruppe mit Manometer, Sicherheitsventil 6 bar,
Durchflussmesser 2-12 l/min, Luftabscheider,
Wärmedämmung des Gehäuses. Grundfos UPM3 SOLAR 15-75
Spannung: 1~230V, 50-60Hz 6-45W/ Stromverbrauch: I 0,45A
Max. Druck: 6 bar / Max. Temperatur: 110°C
Anschlussabstand: 100mm / Anschlüsse: AG ¾”
Abmessungen (L. x B. x H.) 460x310x190mm
Gewicht: 5,1kg

Solar Druckausdehnungsgefäß 24 Liter
Das Ausdehnungsgefäß ist ein Sicherheitselement in geschlossenen
Solaranlagen. Das Druckausdehnungsgefäß wird an einer Wandhalterung
montiert. Es wird mit einem speziellen Verbinder angeschlossen, der das
Austauchen des Behälters, ohne die Notwendigkeit die ganze Solaranlage
zu entleeren, ermöglicht.

Anschlussset für Solar Ausdehnungsgefäße
Edelstahlwellrohr 1250 mm mit Überwurfmutter
Kappenventil ¾“

Frostschutzflüssigkeit LS20
Wärmeträgerflüssigkeit für Solaranlagen und Wärmepumpen
mit hoher thermischer Belastung bis zu max. 250°C.
Wärmeübertragungsflächen bleiben sauber- somit wird
ein hoher Wirkungsgrad sichergestellt.
20l Kanister Solarflüssigkeit Fertiggemisch für bis zu - 28°C
Aussehen: klare, rosa, hygroskopische Flüssigkeit
Dichte bei 20°C 1042 g/cm²;
Berechnungsindex nD20 1385
pH- Wert 6,8-7,5; Siedepunkt 103°C; Flammpunkt keiner
Reservealkalität min. 20ml 0.1 n HCl; Wassergehalt <50%
Viskosität (20°C) 5.0mm²/s; Kälteschutz bis -28°C

 Weitere Informationen:

> Download Datenblatt Flachkollektor AMP

> Download PDF Solarstation GPS

> Download Solar Controller EKOSOL 400
