Solar-Paket 10,10 m² Vakuum Röhrenkollektor

Solar-Paket 10,10 m² mit Vakuumröhrenkollektoren
Für Brauch - und Heizungswasseraufbereitung.

Set bestehend aus:
2 x Röhrenkollektor** WT-B58-1800A inkl. 30 Röhren
1 x Verbindungsset für Vakuumröhrenkollektor
1 x Ziegeldach-Befestigungs-Dachhakenset inkl. Schrauben
2 x 20L Kanister Solarflüssigkeit Fertiggemisch bis zu -28°C
1 x Zweistrang Solarstation GPS
1 x Solarregler Westech 3T1
3 x PT1000 Fühler für Kollektor und Speicher
1 x Solar-Ausdehnungsgefäß 35 Liter
1 x Anschlussset inkl. Kappenventil für Ausdehnungsgefäß
1 x Solarentlüfter Set 1“ KRV für CU-Rohr

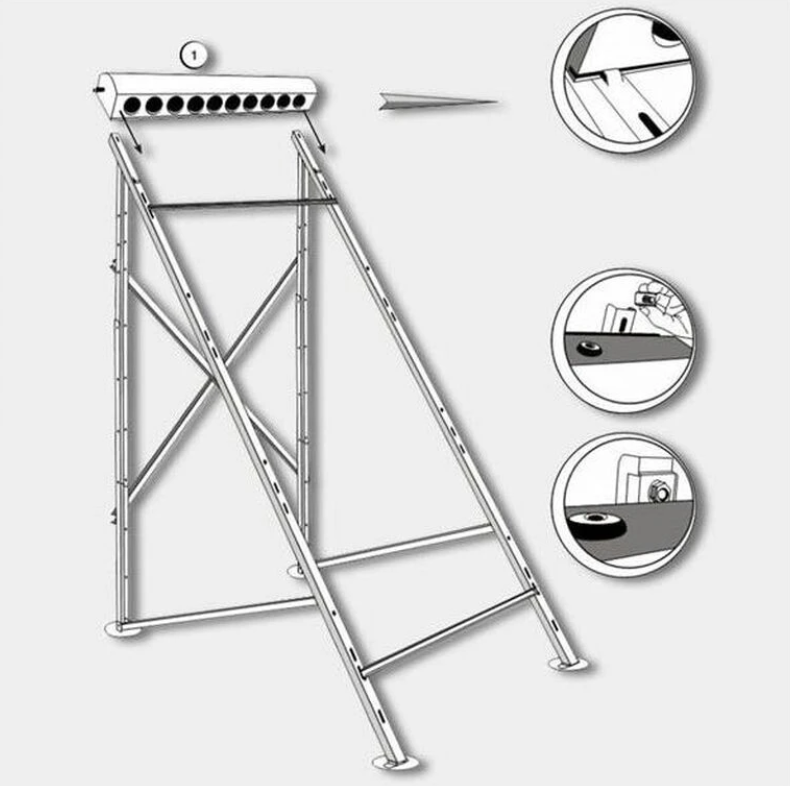

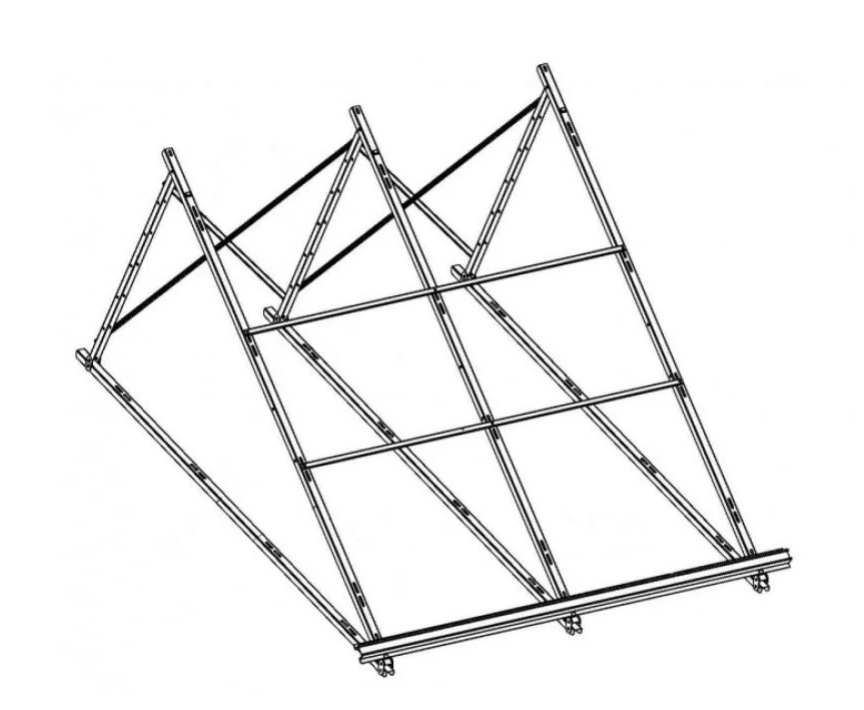

**Alternative Dachbefestigung, Zubehör und Aufständerungen siehe unter "Solar Zubehör" !

• 10 Jahre Garantie auf die Vakuumröhren
• 5 Jahre Garantie auf den Sammlerkasten
• Solar Keymark
• ISO9001 Zertifikat
• Europa Prüfnorm 12975

Beschreibung
WT-B58-30 Vakuum Röhrenkollektor 5,05 m² Kollektorfläche
Robuste Konstruktion aus Kupfer Aluminium und Glas unter Beachtung von Korrosion und Wärmedehnungen. Beste Wärmeübertragung durch direkt umflossenen Kondensator.
Ein Kollektor, der bei weitem die Funktionalität und das Design seiner Konkurrenten übertrifft.
• Rahmen aus Aluminium
• Sammelrohr aus Kupfer mit 15 bar Prüfdruck
• Kollektorabdeckung beschichtetem Aluminium
• Trockene Heat-Pipe-Anbindung zum Sammelrohr
• Hochtemperaturisolierung bis 1000°C
• Direkt umflossener Kondensator, daher höchste Leistung
• hervorragendes Design
• leistungsstärkster Kollektor
• 10 Jahre Garantie auf Röhren
• unschlagbares Preis/Leistungsverhältnis

Heatpipe-Vakuumröhren
Durch die trockene Anbindung der Kollektorröhren ist der Ein- und Ausbau einzelner Röhren möglich ohne die Solaranlage entleeren zu müssen. Hochwertigste, korrosionsbeständige Materialien garantieren eine hohe Betriebssicherheit und lange Nutzungsdauer. In einem speziellen Absorber zirkuliert ein Trägermedium, das bei Sonneneinstrahlung verdampft und die Wärme über einen Wärmetauscher an das Solarmedium abgibt. Hochselektiv beschichtete Innenröhre mit umlaufenden Absorber (360°)
Röhre aus doppelwandigem Borosilikat-Glas, Kupfer und Aluminium.
24 mm Heatpipe zur besseren Wärmeübertragung !!!
Der Sammlerkasten
Er besteht aus dem Kupferrohr- Kern, der durch das Solarmedium durchflossen
wird und gleichzeitig die Wärme an dieses überträgt.
Die sehr effektive Spezialisolierung und das Gehäuse aus korrosionsbeständigem ALUMINIUM minimieren thermische Verluste auf ein Mindestmaß.
Die einzelnen Vakuumröhren sind nebeneinander in Reihe eingesteckt und geben schon nach 2 Minuten über den Heatpipe-Kopf die Wärme an den Sammler ab. Die trockene Anbindung macht den Wechsel einer Röhre leicht möglich ohne die Anlage zu entleeren.

Zertifikate
• Europa Prüfnorm EN 12975
• Solar Keymark
• Kollektorlistung bei der BAFA Deutschland
• ISO 9001 Zertifikat
• Blauer Engel
• Fraunhofer Institut getestet

Kollektorverbindung inkl. Klemmringverschraubung DN20
Flexible Verbindung mit Klemmringverschraubung zwischen zwei
WT-B58 1800A Vakuumröhrenkollektoren
Edelstahlwellrohr DN 20 Isoliert
2 Dichtungen
2 Klemmringverschraubungen 22mm x 3/4 Zoll AG
Gesamtlänge 18cm
Dadurch ergibt sich ein Abstand von 24cm zwischen den Sammlerkästen der Kollektoren.

Ziegeldach-Befestigungs-Dachhakenset inkl. Schrauben
Bestehend aus 12 Stück Dachhaken Standard Rostfrei
für die Montage von Flach und Röhrenkollektoren
auf Pfannen/Dachziegeln, Einbauhöhe 160 mm
Grundplatte 60x150x5mm, Biegeteil 25x5xmm
und 24 Stück Holzschrauben Tellerkopf Edelstahl 8 x 100/120

Zweistrang Solarstation-GPS PWM 2-12l/min
GPS PWM ist eine Pumpengruppe, die mit einer energiesparenden
elektronischen GPS PWM GRUNDFOS UPM3 SOLAR 15-75-Pumpe
ausgestattet ist. GPS PWM bietet einen wesentlich geringeren
Stromverbrauch im Vergleich zu typischen asynchronen Pumpen-
gruppen. Der Volumenstrom wird in Abhängigkeit von der
Kollektorvorlauftemperatur und der Speichertemperatur geregelt.
Gewindeanschlüsse mit ¾" ermöglichen eine schnelle Montage mit
Edelstahlwellrohren. Die Solarstation besteht aus:
Zwei Kugelhähne mit integriertem Absperr-Rückschlagventil und
Thermometer, GRUNDFOS UPM3 SOLAR 15-75-Pumpe PWM,
Sicherheitsgruppe mit Manometer und 6 bar Sicherheitsventil,
Durchflussmesser 2-12 l/min, Luftabscheider, Wärmedämmung des
Gehäuses. Technische Daten:
Abmessungen (L. x B x H.) 460x310x190mm
Max. Temperatur 110°C
Max. Druck 6 bar
Spannung 1~230V, 50-60Hz
Anschlüsse AG ¾”

Solarregler Westech 3T1 inkl. 3 PT1000 Fühler
Der Regler Westech 3T1 sorgt für die drehzahlgeregelte
Ansteuerung einer Hocheffizienzpumpe in kleinen Standard-
Solar und Heizungsanlagen. Sie sind mit einem PWM-
Ausgang und einem Eingang für einen Grundfos Direct Sensor
VFD, mit dem präzise Wärmemengenzählung möglich ist,
ausgestattet. Das Inbetriebnahmemenü ermöglicht eine
einfache und schnelle Konfiguration. Inbetriebnahmemenü;
Funktionskontrolle; Drainback-Option; Umschaltung
zwischen °C und °F; Technische Daten:
Eingänge: 4 für Temperatursensoren PT1000, 1 Grundfos
Direct Sensor VFD; Ausgänge: 1 Halbleiterrelais, 1 PWM-
Ausgang Max. Anzahl Kollektorfelder: 1Max. Anzahl
Speicher:1; Drehzahlregelung Standardpumpen: Ja
Drehzahlregelung Hocheffizienz-Pumpen über internen
PWM-Ausgang; Temperatursensoreingänge 4 (PT1000);
Eingänge Grundfos Direct Sensors digital Datenschnittstelle
VBus; Wärmemengenzähler mit Volumenstromanzeige oder
Grundfos Direct Sensors VFD;

Solarflüssigkeit LS20
Wärmeträgerflüssigkeit für Solaranlagen und Wärmepumpen mit hoher thermischer Belastung
Wirkungsgrad der Anlagen bis zu max. 250°C
Wärmeübertragungsflächen bleiben sauber- somit wird ein hoher Wirkungsgrad sichergestellt.
20l Kanister Solarflüssigkeit Fertiggemisch für bis zu - 28°C
• Aussehen: klare, rosa, hygroskopische Flüssigkeit
• Dichte bei 20°C 1042 g/cm²
• Berechnungsindex nD20 1385
• pH- Wert 6,8-7,5
• Reservealkalität min. 20ml 0.1 n HCl
• Viskosität (20°C) 5.0mm²/s
• Siedepunkt 103°C
• Flammpunkt keiner
• Wassergehalt <50%
• Kälteschutz bis -28°C

Solar-Ausdehnungsgefäß VS 35L
Für thermische Solaranlage geeignet
Maximaler Betriebsdruck 10 bar
Betriebstemperatur: -10°C bis 140°C
• Betriebsdruck 10 barMax.
• Betriebstemperatur -10°C bis 140°C
• Höhe: 450mm
• Durchmesser: 365mm
• Aufstellungsart: Wandhalterung
• Anschluss: 3/4"

Anschlussset für Solar Ausdehnungsgefäße
Anschlussset Ausdehnungsgefäß bestehend aus:
• Edelstahlwellrohr 1250 mm mit Überwurfmutter
• Kappenventil

Solarentlüfter komplett mit Anschlüssen R22
Solarentlüfter mit Kugelhahn 180°C; 10 bar mit T-Stück . Klemmringverschraubung für
Cu Rohr 22 und Gewinde für Solarrohr zum direkten Anbau an den Kollektor.
