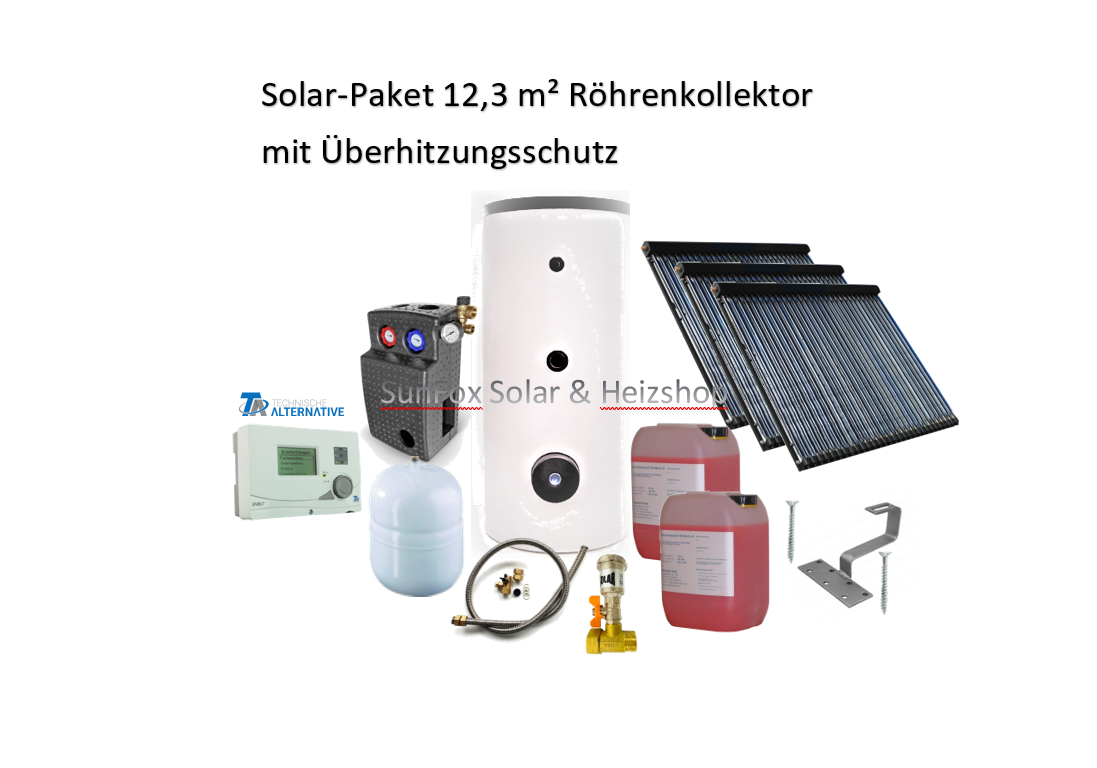

Solar-Paket 12,3 m² mit Hitzeschutz

Solar-Paket 12,3 m² Röhrenkollektoren mit Hitzeschutz
Für Brauchwasseraufbereitung und Heizungsünterstützung.

Set bestehend aus:
3 x Vakuumröhrenkollektor* HY-H58 CPC-30 mit je 4,103m² Bruttofläche
2 x Kollektorverbindung für HY-H58-CPC DN20
1 x Ziegeldach-Befestigungs-Dachhakenset inkl. Schrauben
1 x Zweistrang Solarstation-GPS PWM 2-12l/min
1 x Solarregler UVR67-3 Universelle Regelung inkl. 3 PT1000 Fühler
2 x 20L Kanister Solarflüssigkeit Fertiggemisch für bis zu – 28°C
1 x Solar-Ausdehnungsgefäß 35 Liter
1 x Anschlussset für Ausdehnungsgefäß ¾“
1 x Solarentlüfter Set mit Anschluss für HY-H58-CPC Vakuumröhrenkollektor

**Alternative Dachbefestigung, Zubehör und Aufständerungen gegen Aufpreis erhältlich: siehe unter "Solar Zubehör-und Aufständerung" !

Beschreibung:

Solar-Vakuumröhrenkollektor HY-H58 CPC-30 mit 4,103m² Bruttofläche
• Hocheffizienter integrierter CPC Spiegel
• Maximaler Wärmeaustausch
• Einfachste Montage
• Überhitzungsschutz
• 10 Jahre Garantie auf Sammlerkasten und Röhren
• Solar Keymark

Technische Daten Kollektor HY-H58 CPC-30
Modell: HY-H58
Bruttofläche 4,103m²
Maße mm (L x H x T) 2126 x 1985 x 172,5
Heatpipe: Konisch 22 auf 20mm
Länge der Röhre: 1800mm
Durchmesser Röhre außen: 58mm
Durchmesser Röhre innen: 37mm
CPC Spiegel: zwischen innerer und äußerer Röhre
Glasdicke: 1,6mm / 2,0mm
Material: Borosilikatglas 3,3
Gewicht 93kg
Anschluss 1" AG
Absorptionskoeffizient: >95%
Vakuum: P
Temperaturbeständigkeit: bis -35°C
Stagnationstemperatur: bis 220°C
Hagelresistenz: bis 25mm Durchmesser
Sturmresistenz: bis 110km/h

Eine zylindrische Kupferheatpipe verformt sich bei
hohen Temperaturen und liegt somit nicht mehr zu
100% auf der Wärmeübertragungsfläche im Sammlerkasten.
Um diesem Phänomen entgegenzuwirken wurde eine
konische Heatpipe entwickelt, die mittels Feder
durchgehend in den Sammlerkasten hineingedrückt
wird und somit die Effizienz des Wärmeaustauschs verbessert.
Um den solaren Ertrag zu maximieren befindet sich zwischen
der inneren und äußeren Röhre ein CPC Spiegel, der das
Sonnenlicht, welches die Röhre verfehlen würde, auf die
Rückseite der inneren Röhre reflektiert. Im Vergleich zu
den üblichen CPC Kollektoren verschmutzt der Spiegel des
Kollektors nicht mit der Zeit, da er in den Heatpiperöhren
eingeschlossen ist- somit verliert der Spiegel nie an Wirkung.
Das Vakuum in den Zwischenräumen dient der Vermeidung
von Wärmeverlusten und Erhöhung des Solarertrags. In der
kleineren Glasröhre befindet sich ein Kupferrohr, das die
gewonnene Solarenergie in den Sammlerkasten weiterleitet.
Vakuumröhrenkollektoren arbeiten nach dem Prinzip einer
Thermoskanne. Sie bestehen aus zwei konzentrischen
Glasröhren mit evakuiertem Zwischenraum.
Mit dem neuen HY-H58 Kollektor können gegenüber dem
herkömmlichen Vakuumröhrenkollektor um bis zu 20%
höhere Erträge erzielt werden.

Überhitzungsschutz des Kollektors
Da sich der CPC Spiegel in der unteren Hälfte der
Vakuumröhre befindet, hat dieser den positiven
Nebeneffekt, dass die Röhre einfach um 180° gedreht
werden kann. Somit wird die Absorberröhre abgedeckt
und sie gibt keine Wärme ab.
Daraus ergibt sich der große Vorteil, dass der Kollektor bei längeren
Abwesenheiten (z.B. Urlaub) oder bei zu hohem Ertrag in den
Sommermonaten teilweise oder komplett deaktiviert werden kann.

Heatpipe-Vakuumröhren
Durch die trockene Anbindung der Kollektorröhren ist der Ein- und Ausbau
einzelner Röhren möglich ohne die Solaranlage entleeren zu müssen. Hochwertigste,
korrosionsbeständige Materialien garantieren eine hohe Betriebssicherheit und lange
Nutzungsdauer. In einem speziellen Absorber zirkuliert ein Trägermedium, das bei
Sonneneinstrahlung verdampft und die Wärme über einen Wärmetauscher an das
Solarmedium abgibt. Hochselektiv beschichtete Innenröhre mit
umlaufenden Absorber (360°) Röhre aus doppelwandigem Borosilikat-Glas,
Kupfer und Aluminium. 24 mm Heatpipe zur besseren Wärmeübertragung !!!
Der Sammlerkasten besteht aus dem Kupferrohr- Kern, der durch das
Solarmedium durchflossen wird und gleichzeitig die Wärme an dieses überträgt.
Die sehr effektive Spezialisolierung und das Gehäuse aus korrosionsbeständigem
ALUMINIUM minimieren thermische Verluste auf ein Mindestmaß.
Die einzelnen Vakuumröhren sind nebeneinander in Reihe eingesteckt und
geben schon nach 2 Minuten über den Heatpipe-Kopf die Wärme an den
Sammler ab. Die trockene Anbindung macht den Wechsel einer Röhre
leicht möglich ohne die Anlage zu entleeren

Elemente der Heatpipe:
1) Heatpipe
Über die Heatpipe erfolgt der Wärmeaustausch der gewonnen
thermischen Energie mit dem Sammlerkasten.
2) Feder
Sorgt dafür, dass die konische Heatpipe in den Sammlerkasten
hineingedrückt, dadurch wird die Effizienz des Wärmeaustauschs erhöht
3) Abdeckung
Zentriert die Heatpipe und verhindert thermische Verluste.
4) Wärmeleitblech
Leitet den thermischen Ertrag vom inneren der Röhre an die
Heatpipe weiter.
5) Vakuum
Das Vakuum zwischen den beiden Glasröhren garantiert den
sog. Thermokanneneffekt- die gewonnene Wärme kann nicht
nach außen dringen.
6) CPC Spiegel
Zwischen den beiden Röhren befindet sich der CPC Spiegel
dadurch wird der thermische Ertrag maximiert.
7) Vakuumröhre
Die Vakuumröhre mit einem kleineren Durchmesser
wurde so konzipiert, dass der der Wärmeaustausch maximiert
und der thermische Verlust minimiert wird.
Auch wird die Montage durch den kleineren Durchmesser erleichtert.
8) Vakuum- Indikator
Der Indikator zeigt mit dem Spiegelglas an, das die Röhre
evakuiert ist. Sobald der Indikator eine milchige Farbe hat,
ist kein Vakuum mehr in der Röhre. Dies kann durch z.B. einen
Bruch in der Röhre geschehen.
9) Kappe
Die Kappe schützt die Unterseite der Röhre und erleichtert das positionieren der Röhre in die
Röhrenhalterung.

Ziegeldach-Befestigungs-Dachhakenset inkl. Schrauben
Bestehend aus 18 Stück Dachhaken Standard Rostfrei
für die Montage von Flach und Röhrenkollektoren
auf Pfannen/Dachziegeln, Einbauhöhe 160 mm
Grundplatte 60x150x5mm, Biegeteil 25x5xmm
und 36 Stück Holzschrauben Tellerkopf Edelstahl 8 x 100/120

Zweistrang Solarstation-GPS PWM 2-12l/min
GPS PWM ist eine Pumpengruppe, die mit einer energiesparenden
elektronischen GPS PWM GRUNDFOS UPM3 SOLAR 15-75-Pumpe
ausgestattet ist. GPS PWM bietet einen wesentlich geringeren
Stromverbrauch im Vergleich zu typischen asynchronen Pumpen-
gruppen. Der Volumenstrom wird in Abhängigkeit von der
Kollektorvorlauftemperatur und der Speichertemperatur geregelt.
Gewindeanschlüsse mit ¾" ermöglichen eine schnelle Montage mit
Edelstahlwellrohren. Die Solarstation besteht aus:
Zwei Kugelhähne mit integriertem Absperr-Rückschlagventil und
Thermometer, GRUNDFOS UPM3 SOLAR 15-75-Pumpe PWM,
Sicherheitsgruppe mit Manometer und 6 bar Sicherheitsventil,
Durchflussmesser 2-12 l/min, Luftabscheider, Wärmedämmung des
Gehäuses. Technische Daten:
Abmessungen (L. x B x H.) 460x310x190mm
Max. Temperatur 110°C
Max. Druck 6 bar
Spannung 1~230V, 50-60Hz
Anschlüsse AG ¾”

TA-UVR67 Universelle Regelung
Hersteller: Technische Alternative
Universalregelung mit mehr als 800 einstellbaren
Programmen. Die Möglichkeit zum Datenlogging und
zum Übertragen der Funktionsdaten besteht mittels Micro
SD-Karte bzw. CAN-Bus. Die Universalregelung UVR67
besitzt verschiedene Thermostat-, Differenztemperatur-,
Drehzahlregel- und Heizkreisregelfunktionen für den
Einsatz in Solaranlagen und Heizsystemen. Die
Gewünschte Regelungsfunktion ergibt sich durch die
Eingabe der Programmnummer.
Intuitive Bedienung mittels Drehrad
Statusanzeige für Anlagenfehlfunktion
Legionellenschutzfunktion, Pumpenblockierschutz
Kollektorkühlfunktion, Kollektorübertemperaturbegrenzung
Anlagenfunktionskontrolle
3 Wärmemengenzähler
Uhrzeit, Datum
5 freiprogrammierbare Zeitprogramme
Lieferumfang:
1 Kollektorsensor PT1000
2 Boilersensoren PT1000
2 Tauchhülsen 140 mm
Netzkabel
Montagematerial;

Solarflüssigkeit LS20
Wärmeträgerflüssigkeit für Solaranlagen und Wärmepumpen mit hoher thermischer Belastung
Wirkungsgrad der Anlagen bis zu max. 250°C
Wärmeübertragungsflächen bleiben sauber- somit wird ein hoher Wirkungsgrad sichergestellt.
20l Kanister Solarflüssigkeit Fertiggemisch für bis zu - 28°C
• Aussehen: klare, rosa, hygroskopische Flüssigkeit
• Dichte bei 20°C 1042 g/cm²
• Berechnungsindex nD20 1385
• pH- Wert 6,8-7,5
• Reservealkalität min. 20ml 0.1 n HCl
• Viskosität (20°C) 5.0mm²/s
• Siedepunkt 103°C
• Flammpunkt keiner
• Wassergehalt <50%
• Kälteschutz bis -28°C

Solar-Außdehnungsgefäß VS 35L
Für thermische Solaranlage geeignet
Maximaler Betriebsdruck 10 bar
Betriebstemperatur: -10°C bis 140°C
Betriebsdruck 10 barMax.
Betriebstemperatur -10°C bis 140°C
Höhe: 450mm
Durchmesser: 365mm
Aufstellungsart: Wandhalterung
Anschluss: 3/4"

Anschlussset für Solar Ausdehnungsgefäße
Anschlussset Ausdehnungsgefäß bestehend aus:
• Edelstahlwellrohr 1250 mm mit Überwurfmutter
• Kappenventil

Solarentlüfter für HY-H CPC 58 Kollektor
Solarentlüfter Set mit Anschluss für HY-H58-CPC Vakuumröhrenkollektor
Solarentlüfter mit Kugelhahn 180°C; 10 bar mit T-Stück, Durchfluss DN25,
1" IG Gewinde für direkten Kollektoranschluss und AG 1 Zoll für Solarrohr..
