ESBE 3-Wege Umschaltventil 1" - DN20 MBA132

ESBE 3-Wege Umschaltventil 1" - DN20 MBA132
3 Wege Zonenventil 230 V

 Geeignet für Chofu Wärmepumpen

Die Zonenventile von ESBE sind zum schnellen Umschalten der
Flussrichtung zwischen zwei Kreisen konzipiert.

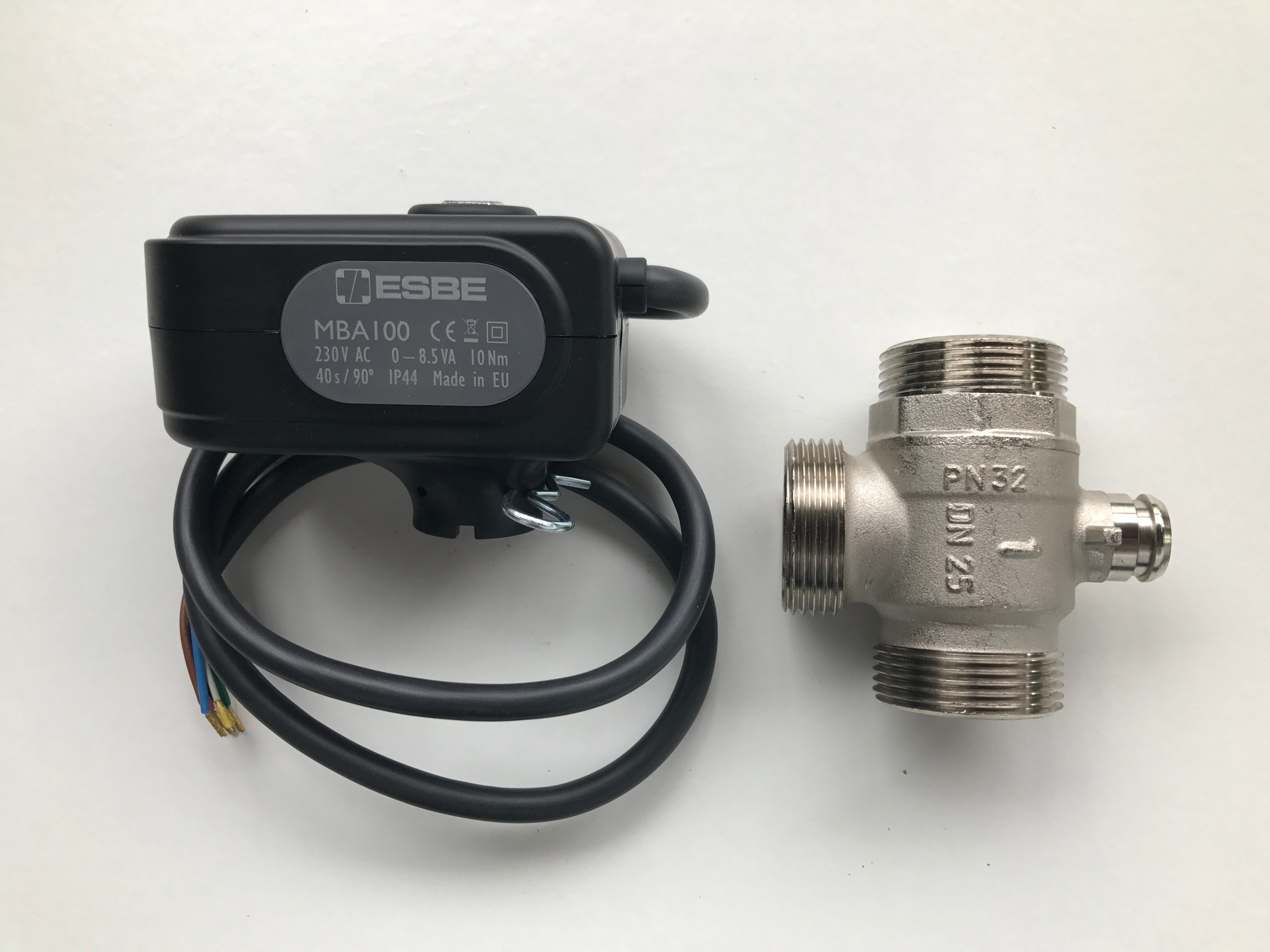

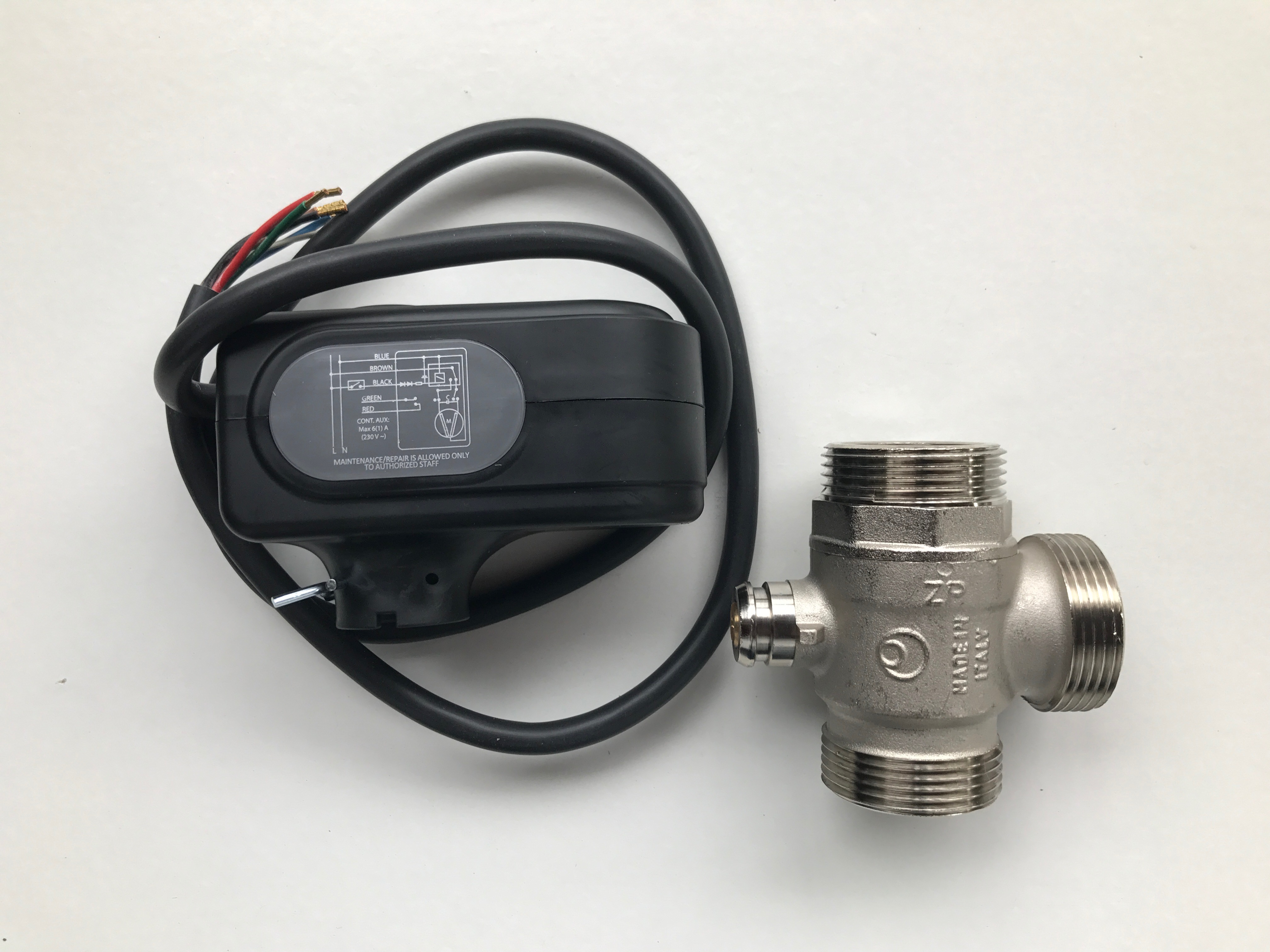

Die motorisierten ESBE 3-Wege Kugelhähne der Serie
MBA 100/130 sind von DN20 bis 25 und in PN 32 erhältlich.

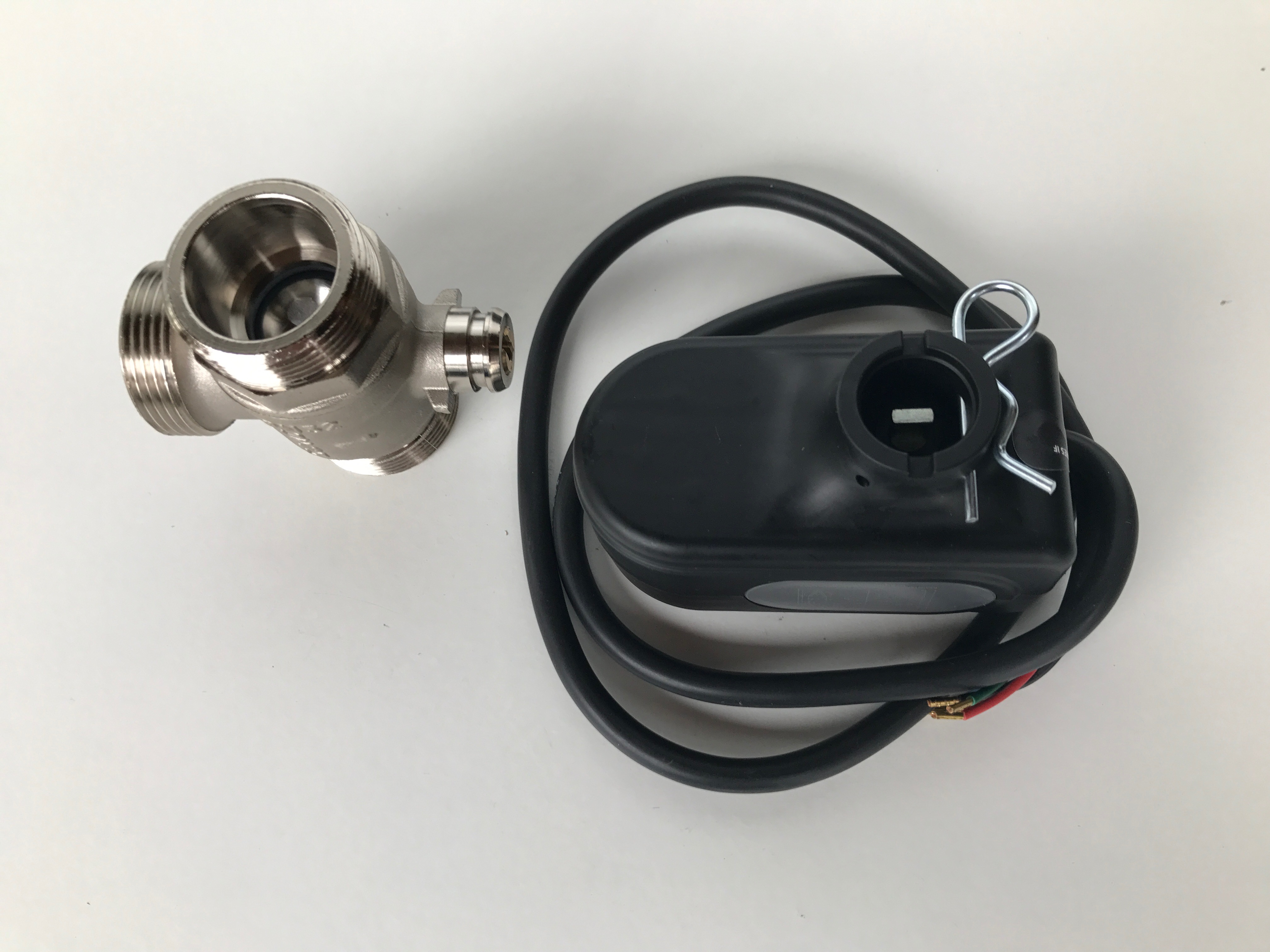

Der Kugelhahn ist gemäß EN12266-1 luftblasendicht. Ein Splint
stellt eine einfache, schnelle und sichere Verbindung von Motor
und Kugelhahn sicher.
Typische Einsatzbereiche sind Heiz- und Kühlanwendungen.
geringer Fließwiderstand
luftblasendicht
Anti- Kondensationswiederstand
flexible und leichte Montage
Technische Daten
Kugelhahn: Druckstufe: PN 32
Medientemperatur: max. +90°C, min. 0°C
Drehmoment (bei Nenndruck): < 4 Nm
Leckrate - EN12266-1: interne Leckrate B, luftblasendicht
Leckrate - EN12266-1: interne Leckrate A, luftblasendicht
Betriebsdruck: 3.2 MPa
Anschlüsse, Innengewinde: ISO 228/1
Anschlüsse, Außengewinde: ISO 228/1
Medien, Heizungswasser: (in Übereinstimmung mit VDI2035)
Wasser-Glykol-Mischungen: max. 50%
(bei über 20% Beimischung müssen die Pumpendaten überprüft werden)
Material, Kugelhahn Ventilgehäuse: Messing CW 617N, vernickelt
Endteil: Messing CW 617N, vernickelt
Sitz: PTFE
O-Ring: FPM
Kugel: Messing CW 617N, verchromt
Scheibe: PTFE
Welle: Messing CW 614N, verchromt
O-Ring, Welle: HNBR
Dichtung: Hitzeresistente Faser
Anschlussstücke: Messing CW 617N, vernickelt
Überwurfmutter: Messing CW 617N, vernickelt
Stellmotor: Umgebungstemperatur: max. +50°C, min 0°C
Schutzklasse Gehäuse: IP44
Schutzklasse: II
Stromversorgung: 230 ± 10% V AC, 50 Hz
Steuersignal: 2-Punkt SPST
Stromverbrauch - Motorbetrieb: 3.5 W
Stromverbrauch - Antikondensationswiderstand: bis zu 5 W
Schutzklasse Hilfsschalter: 6(1) A 230 V AC
Laufzeit 90°: 40 s
Drehmoment: 10 Nm
Konformität CE_A-01
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
PED 2014/68/EU, Artikel 4.3
Anschlussplan MBA100_DE_B-01

Weitere Informationen

PDF MBA 132
