Fronius PV-Set 7,20 kWp Flachdach

SunFox TOP - PV PAKET - jetzt Steuerfrei - mit 0,0% MwSt.

 PV-Paket 7,20 kWp Trinasolar Vertex TSM-450NEG9R.28 | Black frame inkl. Fronius Wechselrichter

PV-Paket 7,20 kWp
bestehend aus:

16 x PV Modul Trinasolar Vertex TSM-450NEG9R.28 Blackframe
1 x Stk Fronius Wechselrichter Symo GEN24 6.0 PLUS/ 3-phasig
1 x Fronius Smart Meter TS 65 A 3-phasig
1 x PV-Montagesystem Flachdach-Betonaufständerung ost/west 10°
1 x 100 lfm Solarkabel TÜV 1x6mm²
1 x PV-Stick Set (2 x Stecker, Buchse)
1 x Überspannungsableiterbox ÜSS-Typ 1+2 Phönix
Für den jeweiligen Standort muss die Statik für jede Konstruktion geprüft werden!

Paket-Inhalt:

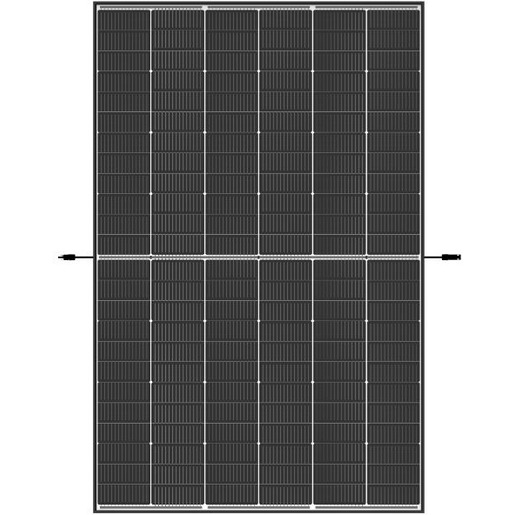

16 x PV Module Trinasolar Vertex TSM-450NEG9R.28 | Black frame

450 Watt monokristallines, Halbzellen Solarmodul, schwarz elo-
xiertem Rahmen, mit High-Density-Zellverbindungstechnologie
Transparentes Doppelglas Konzept in Kombination mit
144 Mono PERC-Zellen. 5.400 Pa Schneelast (Testlast) /
4.000 Pa Windlast (Testlast) Ausgezeichnete Beständigkeit
gegen Feuer und bei schwierigen Umweltbedingungen
Vorderseite: 1,6 mm, hochtransparentes, Anti-reflexbeschichtetes
hitzevorgespanntes Glas; Rückseite: 1,6 mm, Hitzevorgespanntes
Glas. Gewicht 21,0 kg; Leerlaufspannung 52,9 V (STC)
Abmessungen: L=1762mm - B=1134mm - H=30mm.
Leistung 450 Wp; Modul-Wirkungsgrad (STC) 22,5 %
Produktgarantie: 25 Jahre / Garantiegeber: TRINASOLAR
Hersteller Trinasolar

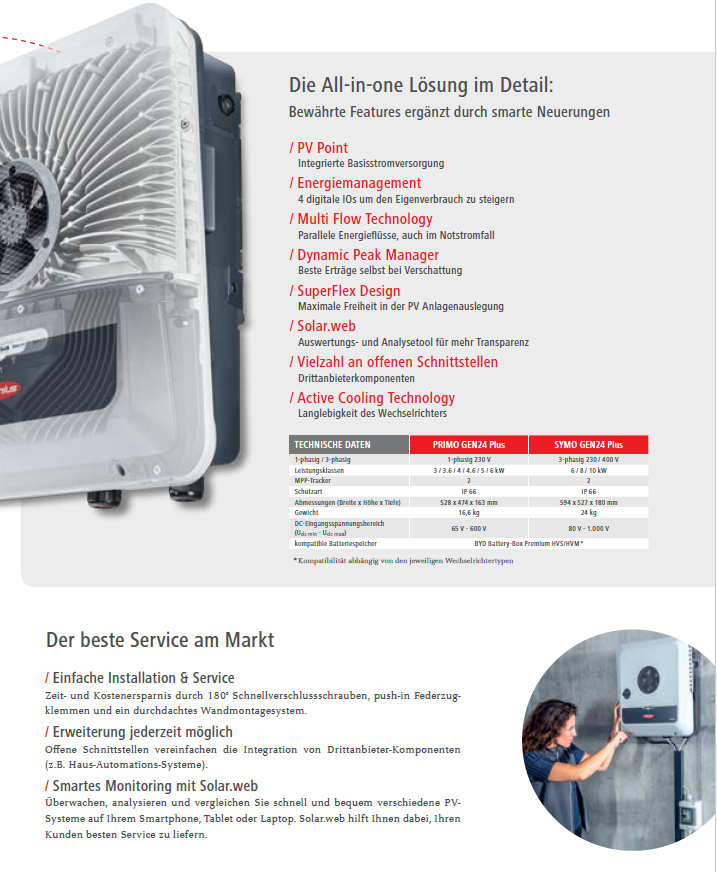

1 x Fronius Wechselrichter Symo GEN24 6.0 PLUS

3-phasig trafolos, mit LAN, WLAN, 2 MPP-Tracker.
Fronius Symo GEN24 Plus ist mit Leistungsklassen von 6.0 bis 10.0 kW
der ideale Hybrid-Wechselrichter für Privathaushalte. Mit vielen
serienmäßigen Features deckt das dreiphasige Gerät alle Kundenbe-
dürfnisse ab. Der GEN24 Plus lässt mit unzähligen Features wie Energie-
management-Funktionen, serienmäßiger Anbindung an WLAN,
Ethernet und einfachste Integration von Drittanbieter-Komponenten
keine Wünsche offen. Mit PV Point (Notstromvariante ) wird für
Kunden eine Grund-Notstrom-versorgung verfügbar gemacht, die vorerst
noch keine Batterie installieren möchten.
Abmessungen (Höhe x Breite x Tiefe) 530 x 474 x 165 mm
Nutzbarer MPP-spannungsbereich 80 v - 800 v
max. Pv-generatorleistung 9,0 kWpeak
* Full Backup-System bei GEN 24 6.0 - 12.0 möglich !
Dieses Produkt benötigt eine Internet-Verbindung für den Betrieb !

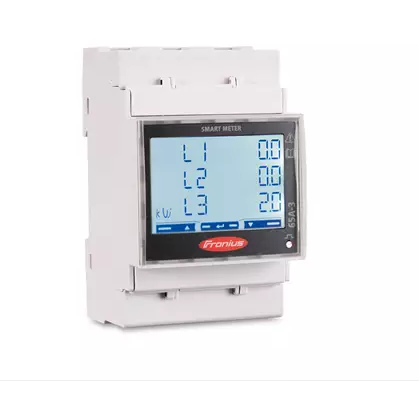

1 x Fronius Smart Meter TS 65 A - 3ph.

FRONIUS Smart Meter TS 66A, ist ein bidirektionaler Zähler
zur Optimierung des Eigenverbrauchs und zur Erfassung der
Lastkurve des Haushalts und zur Steuerung der verschiedenen
Energieflüsse. Gemeinsam mit dem Online-Portal Fronius
Solar.web ermöglicht der Fronius Smart Meter eine übersicht-
liche Darstellung des eigenen Stromverbrauchs. Nennspann-
ung 208-400V, Maximalstrom 3x65A, Leitungsquerschnitt
Leistungspfad 1-16mm²,Leitungsquerschnitt Kommunikation
0,05-1,5 mm², Montage Hutschiene, Gehäuse
Genauigkeitsklasse 1, Schnittstelle zu Wechselrichter
Modbus RTU (RS485), 3x8-stelliger Touchscreen

1 x PV-Flachdach Befestigungssystem SunBallast 10° Ost/West

für 16 PV-Module im Querformat
Befestigungssystem Ballast 10° der Produktreihe Sun Ballast® besteht
aus unbewehrten Betonkeilen, die eine Neigung von 10° erlauben.
Es wiegt 60 kg und entspricht der Expositionsklasse XC4 sowie
der Widerstandsklasse C32/40. Geeignet für jede Art von Flachdach
mit einer maximalen Neigung von 5 º; Es fungiert sowohl als Träger
als auch als Ballast für die Solarmodule. Während der Installation
wird eine Bauschutzmatte trocken zwischen Träger und Dachabdeckung

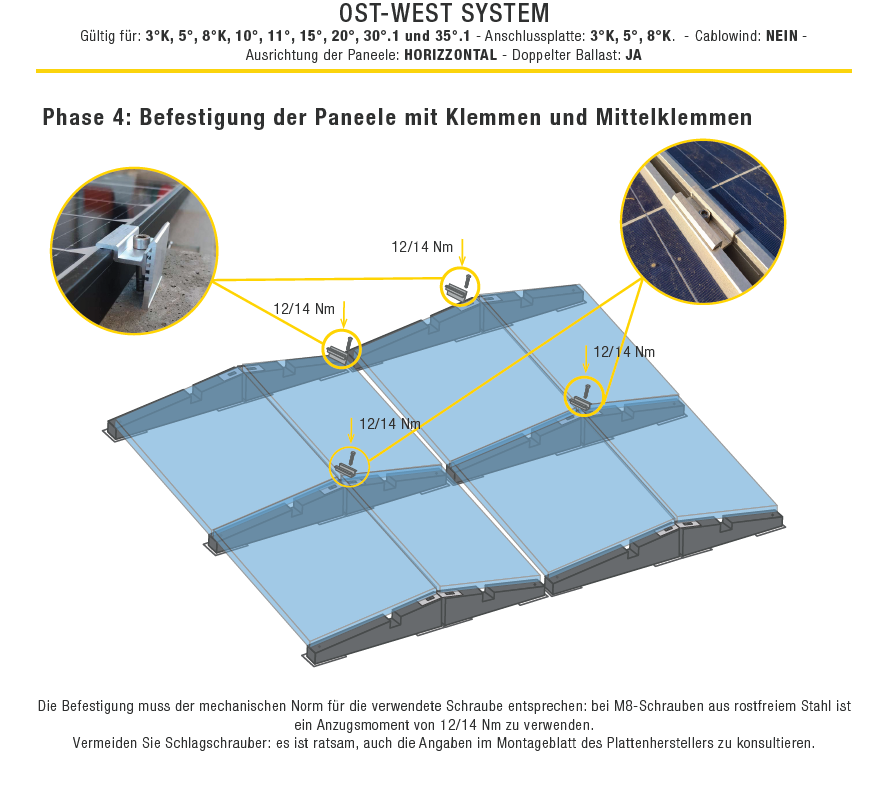

verlegt. Die PV-Module werden mithilfe einer Endklemme und/oder
einer Mitellkleme mit M8-Schrauben an den im Beton eingegossenen
M8-Muttern des Trägers verschraubt. Die Module weden vertikal
ausgerichtet. Abstand zwischen den Paneelen ab 0 cm möglich
Ausrichtung des PV-Moduls Horizontal, Vertikal möglich.
Gesamtgewicht des Flachdachmontagesystem: ca. 1.100 kg
Achtung! Die ausreichende Dach/Gebäudestatik
muss vor einer Bestellung abgeklärt werden!
Montageset beinhaltet: 18 x Beton- Ballastgewicht 60 Kg pro Stück
Maße: L= 99,5 cm x H=35 cm > H=18 cm x B=13 cm
inkl. aller erforderlichen End und Mittelklemmen,
Schutzmatte sowie Bolzen/Schrauben 8x50 !

Ost-West-System
Optimierte Effizienz, auch bei nicht optimalen Belichtungen: Dank der doppelten
Ausrichtung gewährleistet das Ost-West-System eine konstante Produktion über
den ganzen Tag.

Montagesystem bestehend aus:
18 x SunBallst Betonformstein10° KG 60

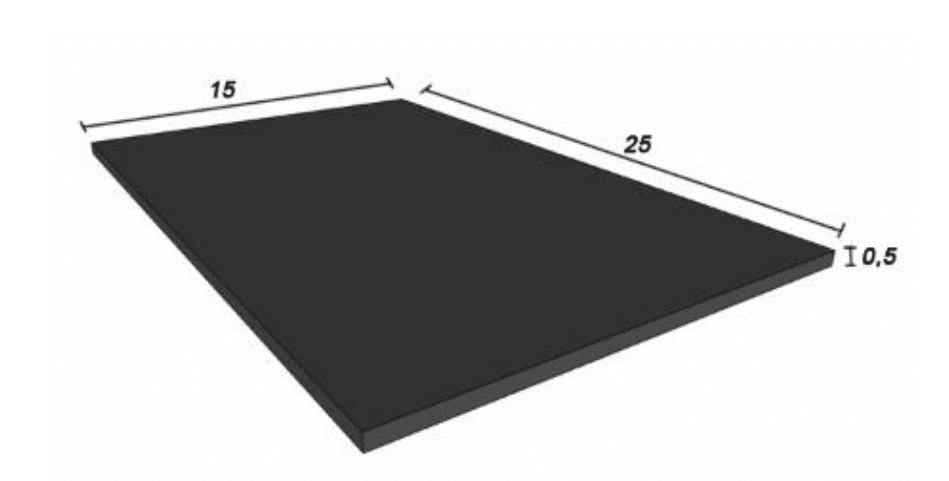

18 x Schutzmatte geformt 0,5cm 15 x 25 cm

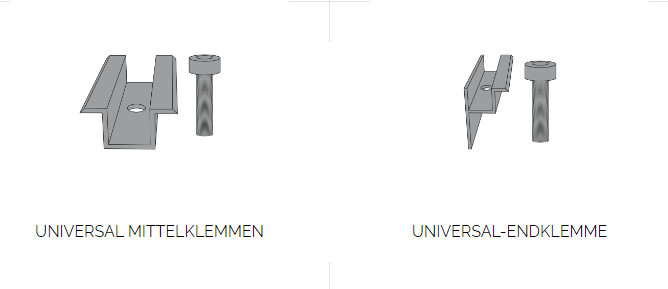

10 x Endklemmen Alu
30 x Mittelklemmen
Für obige Solarmodule im Querformat !

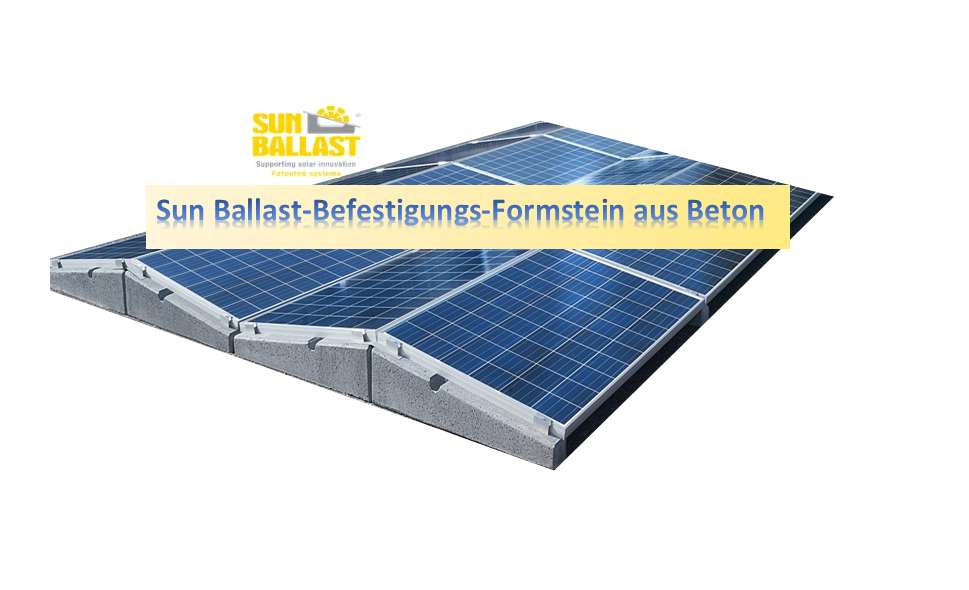

Was ist Sun Ballast®
Sun Ballast® ist mit einer breiten Palette von Ballastelemente in vielen
Neigungen ausgestattet, um den unterschiedlichen Installationsanforderungen
von Photovoltaiksystemen gerecht zu werden. Die Ballaste können für
verschiedene Lösungen wie Ost-West-Systeme, Verbindungssystem,
Segelsystem sowie Standard- und kundenspezifische Systeme verwendet werden.

Mit dem 10° Ballast der Sun Ballast Linie ist es möglich, Windwiderstand
von mehr als 150 km/h zu erreichen, wie die Tests im Windkanal gezeigt haben,
was eine geringere Belastung (Kg/qm) des Daches bedeutet. Das Gewicht von 60 kg
pro Formstein ermöglicht eine risikofreie Befestigung der Photovoltaik Paneele,
was eine einfache und schnelle Installation bedeutet und Zeit für die Realisierung
einer Anlage spart. Das Sun Ballast 10 Ballastsystem besteht aus gerütteltem und
bewehrtem Beton und ermöglicht eine Neigung von 10°. Das Material, aus dem der
Ballast besteht, hat eine Expositionsklasse von XC4 und eine Festigkeitsklasse
von C32/40. Es erfüllt sowohl die Funktion des Trägers als auch die des Ballasts für die
Photovoltaikmodule und muss nicht auf dem Dach befestigt, sondern nur getragen
werden. Bei der Montage wird eine schützende Gummihülle zwischen Stütze und
Dach gelegt. Die Photovoltaik-Paneele werden mittels spezieller zentraler Klemmen
mit M8-Buchsen an der Stütze befestigt, wobei die Ausrichtung der Module horizontal
oder vertikal erfolgen kann.

1 x PV-Leitung 1x6mm²/ 100m

H1Z2Z2-K Solar-Leitungen sind bestimmt für den frei
beweglichen und frei hängenden Einsatz, für feste
Verlegung in Photovoltaik-Stromerzeugungssystemen.
Sie sind geeignet für den Einsatz in und an schutzisolierten
Geräten und Anlagen (Schutzklasse II), sowie in
explosionsgefährdeten Bereichen. Sie dürfen sowohl im
Innenraum, im Freien, in der Industrie und in gewerblichen
und landwirtschaftlichen Betrieben eingesetzt werden.
Verlegung in Kabelrinnen, im Rohr, auf und unter Putz
ist zugelassen. H1Z2Z2-K Leitungen sind geeignet für die
Erdverlegung. Die Leitungen sind ausgelegt für den Betrieb
mit einer maximalen Leitertemperatur von 90°C, jedoch ist
eine maximale Leitertemperatur von 120°C bei einer
maximalen Umgebungstemperatur von 90°C für eine Dauer
von höchstens 20.000 Stunden zugelassen.

4 x Photovoltaik Steckverbinder PUSH-IN Anschluss

Schneller ist besser. Das gilt auch für die Verkabelung
von Solaranlagen. Unsere griffigen Steckverbinder liegen
auch bei frostigen Temperaturen gut in der Hand und
lassen sich ganz ohne Crimpwerkzeug blitzschnell und
einfach installieren.
Sie können auf Crimpkontakte und das entsprechende
Werkzeug verzichten und vermeiden Konfektionsfehler.
Das spart bis zu 50% Zeit bei der Installation – ohne
Einbußen bei der Qualität. Die neuen Photovoltaik-
Steckverbinder sind TÜV-zugelassen und entsprechen der
DIN EN 50521.
Unsere „PUSH IN“-Technologie ermöglicht sichere
Verbindungen mit wenigen Handgriffen: Stecken, drehen, Strom
• PushIn Technologie
• Normkonforme Qualität, nach TÜV DIN EN 50521
• Ergonomisches preisgekröntes Design
• Derzeit schnellster PV-Stecker

1 x Überspannungsableiter-Box 1000V Typ 1+2 Phönix

PV Generatoranschlusskasten KV PV UV 02
2 x PV String auf 2 x Wechselrichter-Eingang
Schutzart Gehäuse: IP65, UV-beständig
KV Automatengehäuse 12 TE uv beständig
Bestückung:
2 x Überspannungsableiter 1000V Typ 1+2 Phönix
Nennableitstoßstrom In (8/20)μs 15 kA
Blitzprüfstrom (10/350)μs, Stromscheitelwert Iimp 5 kA
Leitungseinführungen (nicht montiert nur beigelegt)
2 x POWTL Kabelverschraubung M25
1 x POWTL Kabelverschraubung M32
Verkabelung mit 6mm² - max. Strom 40A / Erdung 16mm²
Anschlussfertig verdrahtet auf Klemmen

 Download:

> PDF-Vertex TSM-450NEG9R.28 Blackframe

> PDF- Trina Solar User Manual_EN

> PDF-Fronius GEN24 Wechselrichter

> PDF-Fronius Info BS

> PDF-Fronius-Flyer-PV-Point-Notstrom

> PDF Fronius Smart Meter TS65 A

> PDF Technische Daten SunBallast 10°
