TOP-PV-Set 12,60 kWp Fronius-Netzeinspeisung-Notstromfähig-Batterieladefähig

SunFox TOP - PV PAKET

 PV-Paket  12,60 kWp Trinasolar Vertex TSM-450NEG9R.28 Blackframe

inkl. Symo GEN24 12.0 PLUS SC Wechselrichter

Netzeinspeisung - Notstrom- und Batterieladefähig

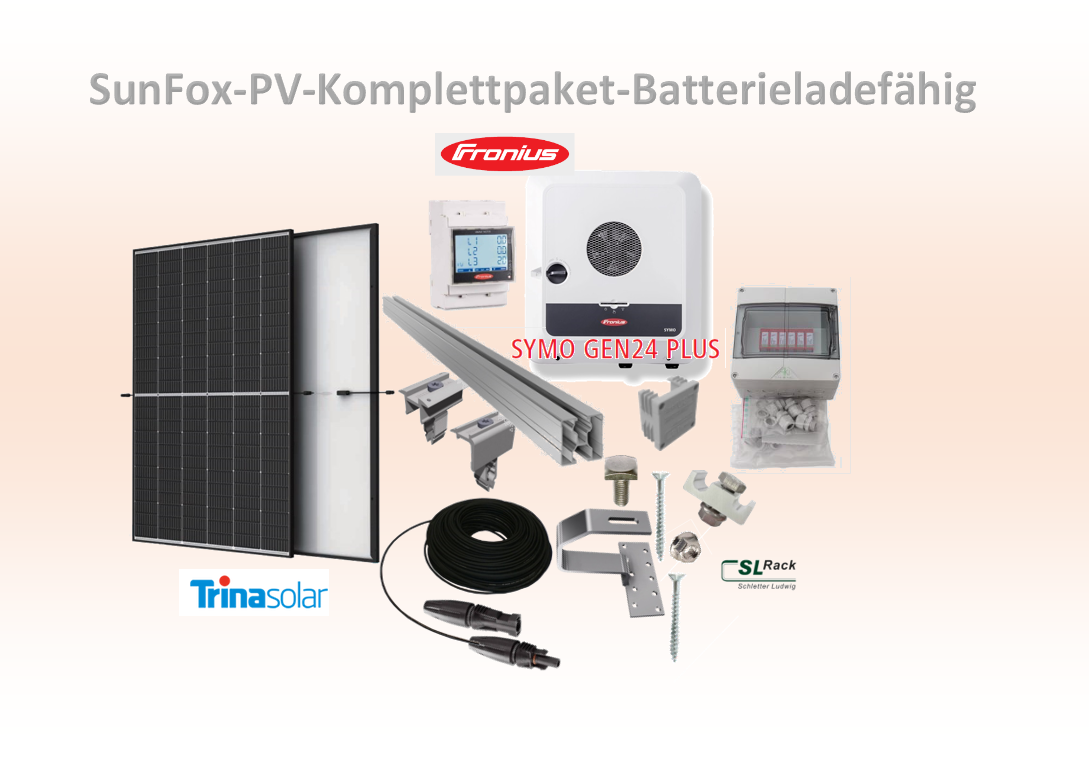

PV-Paket 12,60 kWp

bestehend aus:

28 x PV Module Trinasolar Vertex TSM-450NEG9R.28 Blackframe
1 x Fronius Symo GEN24 12.0 PLUS SC Hybridwechselrichter
1 x Fronius Smart Meter TS 65 A - 3ph.
1 x Montagesystem für 4 Reihen je 7 Module mit Dachhaken SL-Rack
1 x 100 lfm Solarkabel TÜV 1x6mm²
4 x PV-STICK SET (1 x Stecker, 1 x Buchse)
1 x Überspannungsableiterbox ÜSS-Typ2

 *Für den jeweiligen Standort muss die Statik für jede Konstruktion geprüft werden!

 Paket-Inhalt:

27 x Photovoltaikmodule Trinasolar Vertex TSM-450NEG9R.28 Blackframe

Trinasolar Vertex TSM-450NEG9R.28 Blackframe
450 Watt monokristallines, Halbzellen Solarmodul, schwarz elo-
xiertem Rahmen, mit High-Density-Zellverbindungstechnologie
Transparentes Doppelglas Konzept in Kombination mit
144 Mono PERC-Zellen. 5.400 Pa Schneelast (Testlast) /
4.000 Pa Windlast (Testlast) Ausgezeichnete Beständigkeit
gegen Feuer und bei schwierigen Umweltbedingungen
Vorderseite: 1,6 mm, hochtransparentes, Anti-reflexbeschichtetes
hitzevorgespanntes Glas; Rückseite: 1,6 mm, Hitzevorgespanntes
Glas. Gewicht 21,0 kg; Leerlaufspannung 52,9 V (STC)
Abmessungen: L=1762mm - B=1134mm - H=30mm.
Leistung 450 Wp; Modul-Wirkungsgrad (STC) 22,5 %
Produktgarantie: 25 Jahre / Garantiegeber: TRINASOLAR
Hersteller Trinasolar

1 x Fronius Wechselrichter Symo GEN24 12.0 PLUS SC

3-phasig trafolos, mit LAN, WLAN, 2 MPP-Tracker. Der Fronius
Symo GEN24 12.0 PLUS SC ist der ideale Hybrid-Wechselrichter
für Privathaushalte. Mit vielen serienmäßigen Features wie z.B.
Anbindung an WLAN, Ethernet und einfachste Integration von
Drittanbieter- Komponenten deckt das dreiphasige Gerät
alle Kundenbedürfnisse ab und lässt keine Wünsche offen.
Inklusive Dynamic Peak Manager:
Der Dynamic Peak Manager ist ein neuartiger MPP-Tracking
Algorithmus, der bei der Suche nach dem optimalen Arbeits-
punkt sein Verhalten dynamisch anpasst. Die Besonderheit ist,
dass der Dynamic Peak Manager regelmäßig die gesamte Kenn-
linie automatisch überprüft und so auch bei teilweisen Verschatt-
ungen den globalen Maximum Power Point (GMPP) findet.
Mit PV Point, der (Notstromvariante) wird eine Grund-
Notstromversorgung verfügbar gemacht, die vorerst noch keine
Batterie installieren möchten. Das Full Backup-System*
bietet bei Netzausfällen für den höchsten Grad an Versorgungs-
sicherheit im gesamten Heim. Ersatzstrom ist mit Fronius Backup
Controller Umschalteinrichtung* möglich.
Max. PV-Generatorleistung 18 kWp
AC-Ausgangsleistung 12000 W; Max. Eingangsspannung 610 V
Nutzbarer MPP-Spannungsbereich 80-800V; Schutzart (IP) 66;
DC-Eingangsspannungsbereich (Udc min - Udc max) 80 - 1000V
Breite 595 mm; Höhe 529 mm; Tiefe 180 mm; Gewicht: 22,8 kg;
Dieses Produkt benötigt eine Internet-Verbindung für den Betrieb !
* Optionale zusätzliche Netzumschalt Box - als OPTION erhältlich.

.

 1 x Fronius Smart Meter TS 65 A - 3ph.

FRONIUS Smart Meter TS 66A, ist ein bidirektionaler Zähler
zur Optimierung des Eigenverbrauchs und zur Erfassung der
Lastkurve des Haushalts und zur Steuerung der verschiedenen
Energieflüsse. Gemeinsam mit dem Online-Portal Fronius
Solar.web ermöglicht der Fronius Smart Meter eine übersicht-
liche Darstellung des eigenen Stromverbrauchs. Nennspann-
ung 208-400V, Maximalstrom 3x65A, Leitungsquerschnitt
Leistungspfad 1-16mm²,Leitungsquerschnitt Kommunikation
0,05-1,5 mm², Montage Hutschiene, Gehäuse
Genauigkeitsklasse 1, Schnittstelle zu Wechselrichter
Modbus RTU (RS485), 3x8-stelliger Touchscreen

1 x PV-Montagesystem SL Rack-Tragprofil für 28 PV Module

Für 4 Reihen je 7 PV-Module auf Ziegelschrägdach.
Mit dem Montagesystem SL Modultragprofil in Verbindung
mit Dachhaken Standard wird eine flexible Lösung für
die Anbindung auf Ziegel Schrägdach angeboten.
Dachhaken Montagepunkt-Abstand Sparren ca. 80cm
Montagesystem bestehend aus:
16 x Schletter Ludwig Modultragprofil RAIL 40 - 2400 mm
8 x Schletter Ludwig Modultragprofil RAIL 40 - 3600 mm
32 x Alu-Einsteck-Verbinder für Träger Rail 40
16 x Schletter Ludwig SL-Kunststoff-Endkappe RAIL 40 schwarz/grau
80 x Dachhaken Schletter-Ludwig -A2-leicht
160 x Holzschraube Tellerkopf Edelstahl 8 x 120
120 x SL Rack Unterlegplatte 2 mm 150x60 mm
80 x Schraube Vierkant VA M10 x 25-Anbindung Tragprofile**
80 x Flanschmutter Edelstahl mit Sperrverzahnung M10**
16 x Schletter ENDKLEMME RAPID16 schwarz
48 x Schletter MITTELKLEMME RAPID16 schwarz
8 x Erdungungs- und Blitzschutzklemme Alu-blank
Für obige Solarmodule im Hochformat !
Achtung! Die ausreichende Dach/Gebäudestatik sowie örtliche
Schneelast muss vor einer Bestellung abgeklärt werden!

* Dachhaken für höhere Schneelasten auf Anfrage !

1 x PV-Leitung 1x6mm²/ 100m

H1Z2Z2-K Solar-Leitungen sind bestimmt für den frei
beweglichen und frei hängenden Einsatz, für feste
Verlegung in Photovoltaik-Stromerzeugungssystemen.
Sie sind geeignet für den Einsatz in und an schutzisolierten
Geräten und Anlagen (Schutzklasse II), sowie in
explosionsgefährdeten Bereichen. Sie dürfen sowohl im
Innenraum, im Freien, in der Industrie und in gewerblichen
und landwirtschaftlichen Betrieben eingesetzt werden.
Verlegung in Kabelrinnen, im Rohr, auf und unter Putz
ist zugelassen. H1Z2Z2-K Leitungen sind geeignet für die
Erdverlegung. Die Leitungen sind ausgelegt für den Betrieb
mit einer maximalen Leitertemperatur von 90°C, jedoch ist
eine maximale Leitertemperatur von 120°C bei einer
maximalen Umgebungstemperatur von 90°C für eine Dauer
von höchstens 20.000 Stunden zugelassen.

4 x Photovoltaik Steckverbinder PUSH-IN Anschluss

Schneller ist besser. Das gilt auch für die Verkabelung
von Solaranlagen. Unsere griffigen Steckverbinder liegen
auch bei frostigen Temperaturen gut in der Hand und
lassen sich ganz ohne Crimpwerkzeug blitzschnell und
einfach installieren.
Sie können auf Crimpkontakte und das entsprechende
Werkzeug verzichten und vermeiden Konfektionsfehler.
Das spart bis zu 50% Zeit bei der Installation – ohne
Einbußen bei der Qualität. Die neuen Photovoltaik-
Steckverbinder sind TÜV-zugelassen und entsprechen der
DIN EN 50521.
Unsere „PUSH IN“-Technologie ermöglicht sichere
Verbindungen mit wenigen Handgriffen: Stecken, drehen, Strom
• PushIn Technologie
• Normkonforme Qualität, nach TÜV DIN EN 50521
• Ergonomisches preisgekröntes Design
• Derzeit schnellster PV-Stecker

1 x ÜSS Typ 2-Box 1000V-2 Überspannungsableiterbox

Überspannungsableiterbox ÜSS-Typ2- box 1000V-2, für
PV Anlagen, die NICHT an eine Blitzschutzanlage ange-
schlossen werden müssen. Im AP-Industrie-Gehäuse,
2 x DEHN Type 1000, max. 1000 Volt DC für 2 getrennte
Modulstränge bis max. 1000 Volt Leerlaufspannung.
Schutzart IP65, nicht für ungeschützte
Montage im Außenbereich geeignet!

Download:

>  PDF Photovoltaikmodule Trinasolar Vertex TSM-450NEG9R.28 Blackframe

>  PDF Fronius GEN24 12 PLUS SC  Wechselrichter

>  PDF Fronius GEN 24 12 PLUS SC-Bedienungsanleitung

>  PDF Fronius Smart Meter TS 65 A
