PV-Paket 8,6 kWp-Fronius-Netzeinspeisung-Notstrom-Batterieladefähig

SunFox TOP - PV PAKET - jetzt Steuerfrei - mit 0,0% MwSt.

SunFox PV-Paket 8,60 kWp inkl. Module Trinasolar Vertex TSM-430NEG9RC.27 Blackframe/ Bifacial

und Fronius GEN24 PLUS 8.0 Wechselrichter

PV-Paket 8,20 kWp
bestehend aus:

20 x PV Module Trinasolar Vertex TSM-430NEG9RC.27 Blackframe/ Bifacial
1 x Stk Fronius Wechselrichter Symo GEN24 8.0 PLUS/ 3-phasig
1 x Fronius Smart Meter TS 65 A 3-phasig
1 x Schletter Montagesystem für 10 Module je Reihe
1 x 100 lfm Solarkabel TÜV 1x6mm²
1 x PV-Stick Set (3 x Stecker, Buchse)
1 x Überspannungsableiterbox ÜSS-Typ2
Für den jeweiligen Standort muss die Statik für jede Konstruktion geprüft werden!

Paket-Inhalt:

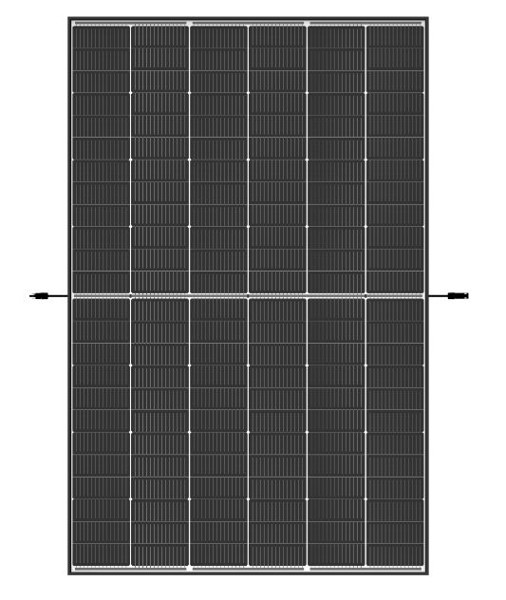

20 x Photovoltaikmodule Trinasolar Vertex TSM-430NEG9RC.27 Blackframe/ Bifacial

430 Watt monokristallines, Halbzellen Solarmodul, schwarz
eloxiertem Rahmen, mit High-Density-Zellverbindungstechnologie
Transparentes Doppelglas Konzept in Kombination mit
144 Mono PERC-Zellen. 5.400 Pa Schneelast (Testlast) /
4.000 Pa Windlast (Testlast) Ausgezeichnete Beständigkeit
gegen Feuer und bei schwierigen Umweltbedingungen
Vorderseite: 1,6 mm, hochtransparentes, Anti-reflexbeschichtetes
hitzevorgespanntes Glas; Rückseite: 1,6 mm, Hitzevorgespanntes
Glas. Gewicht 21,0 kg; Leerlaufspannung 51,4 V (STC)
Abmessungen: L=1762mm - B=1134mm - H=30mm.
Leistung 430 Wp; Modul-Wirkungsgrad (STC) 21,5 %
Produktgarantie: 25 Jahre / Garantiegeber: TRINASOLAR
Hersteller Trinasolar

1 x Fronius Wechselrichter Symo GEN24 8.0 PLUS

3-phasig trafolos, mit LAN, WLAN, 2 MPP-Tracker. Fronius Symo GEN24
Plus ist mit Leistungsklassen von 6.0 bis 10.0 kW der ideale Hybrid-
Wechselrichter für Privathaushalte. Mit vielen serienmäßigen Features
deckt das dreiphasige Gerät alle Kundenbedürfnisse ab. Der GEN24 Plus
lässt mit unzähligen Features wie Energiemanagement-Funktionen,
serienmäßiger Anbindung an WLAN, Ethernet und einfachste Integration
von Drittanbieter- Komponenten keine Wünsche offen. Mit PV Point
(Notstromvariante ) wird für Kunden eine Grund-Notstrom-versorgung
verfügbar gemacht, die vorerst noch keine Batterie installieren möchten.
Das Full Backup-System* hingegen bietet bei Netzausfällen für den
höchsten Grad an Versorgungssicherheit im gesamten Heim. Die Fronius
GEN24 Plus Geräte stellen somit die ideale Lösung für die verschiedensten
Kundenbedürfnisse dar. AC-Ausgangsleistung 8000 W; Schutzart (IP) 66
Max. Eingangsspannung 610 V; Anzahl MPP-Tracker 2 ;
Breite 594 mm; Höhe 527 mm; Tiefe 180 mm;
Dieses Produkt benötigt eine Internet-Verbindung für den Betrieb !
* Es wird eine zusätzliche Netzumschalt Box benötigt- bitte bei Ihrem Netz-Versorger
anfragen welches System erforderlich ist!

1 x Fronius Smart Meter TS 65 A - 3ph.

FRONIUS Smart Meter TS 66A, ist ein bidirektionaler Zähler
zur Optimierung des Eigenverbrauchs und zur Erfassung der
Lastkurve des Haushalts und zur Steuerung der verschiedenen
Energieflüsse. Gemeinsam mit dem Online-Portal Fronius
Solar.web ermöglicht der Fronius Smart Meter eine übersicht-
liche Darstellung des eigenen Stromverbrauchs. Nennspann-
ung 208-400V, Maximalstrom 3x65A, Leitungsquerschnitt
Leistungspfad 1-16mm²,Leitungsquerschnitt Kommunikation
0,05-1,5 mm², Montage Hutschiene, Gehäuse
Genauigkeitsklasse 1, Schnittstelle zu Wechselrichter
Modbus RTU (RS485), 3x8-stelliger Touchscreen

1 x PV-Montagesystem Dachhaken-SL-A2 für 20 PV Module

Für 2 Reihen mit je 10 PV-Module auf Dach.
Mit den Dachhaken Schletter-Ludwig -A2-leicht
wird eine flexible Lösung in Verbindung mit Schletter
Modultragprofil Solo für die Anbindungen speziell auf
Ziegel-Schrägdächern angeboten.
Dachhaken-Abstand 80 cm.
Montagesystem bestehend aus:
8 x Schletter Modultragprofil Solo 3550 x 40 x 40 mm
8 x Schletter Modultragprofil Solo 2450 x 40 x 40 mm
24 x Alu-Einsteck-Verbinder
8 x Schletter Kunststoff-Endkappe Solo schwarz
60 x SL-Dachhaken Schletter-Ludwig -A2-leicht **
120 x Holzschraube Tellerkopf Edelstahl 8 x 120
60 x Schraube Vierkant VA M10 x 25-Anbindung Tragprofile
60 x Flanschmutter Edelstahl mit Sperrverzahnung M10
8 x Schletter ENDKLEMME RAPID16 schwarz
36 x Schletter MITTELKLEMME RAPID16 schwarz
6 x Erdungs- und Blitzschutzklemme Alu-blank
Für obige Solarmodule im Hochformat !
Achtung! Die ausreichende Dach/Gebäude-
statik muss vor einer Bestellung abgeklärt werden!

** Optional mit Blechfalzklemmen oder Stockschrauben-Montageset !

1 x PV-Leitung 1x6mm²/ 100m

H1Z2Z2-K Solar-Leitungen sind bestimmt für den frei
beweglichen und frei hängenden Einsatz, für feste
Verlegung in Photovoltaik-Stromerzeugungssystemen.
Sie sind geeignet für den Einsatz in und an schutzisolierten
Geräten und Anlagen (Schutzklasse II), sowie in
explosionsgefährdeten Bereichen. Sie dürfen sowohl im
Innenraum, im Freien, in der Industrie und in gewerblichen
und landwirtschaftlichen Betrieben eingesetzt werden.
Verlegung in Kabelrinnen, im Rohr, auf und unter Putz
ist zugelassen. H1Z2Z2-K Leitungen sind geeignet für die
Erdverlegung. Die Leitungen sind ausgelegt für den Betrieb
mit einer maximalen Leitertemperatur von 90°C, jedoch ist
eine maximale Leitertemperatur von 120°C bei einer
maximalen Umgebungstemperatur von 90°C für eine Dauer
von höchstens 20.000 Stunden zugelassen.

3 x Photovoltaik Steckverbinder PUSH-IN Anschluss

Schneller ist besser. Das gilt auch für die Verkabelung
von Solaranlagen. Unsere griffigen Steckverbinder liegen
auch bei frostigen Temperaturen gut in der Hand und
lassen sich ganz ohne Crimpwerkzeug blitzschnell und
einfach installieren.
Sie können auf Crimpkontakte und das entsprechende
Werkzeug verzichten und vermeiden Konfektionsfehler.
Das spart bis zu 50% Zeit bei der Installation – ohne
Einbußen bei der Qualität. Die neuen Photovoltaik-
Steckverbinder sind TÜV-zugelassen und entsprechen der
DIN EN 50521.
Unsere „PUSH IN“-Technologie ermöglicht sichere
Verbindungen mit wenigen Handgriffen: Stecken, drehen, Strom
• PushIn Technologie
• Normkonforme Qualität, nach TÜV DIN EN 50521
• Ergonomisches preisgekröntes Design
• Derzeit schnellster PV-Stecker

1 x Überspannungsschutz ÜSS Typ 2-Box 1000V-2

Überspannungsableiterbox ÜSS-Typ2- box 1000V-2,
für PV Anlagen, die NICHT an eine Blitzschutzanlage
angeschlossen werden müssen. Im AP-Industrie-Gehäuse,
2 x DEHN Type 1000, max. 1000 Volt DC für 2 getrennte
Modulstränge bis max. 1000 Volt Leerlaufspannung.
Schutzart IP65, nicht für ungeschützte
Montage im Außenbereich geeignet!
