Huawei PV-SET 10,80 kW Netz-Batterieladefähig-Notstromfähig

TOP-PV-SET 10,80 kW - jetzt Steuerfrei - mit 0,0% MwSt.

Netz-Batterieladefähig-Notstromfähig*

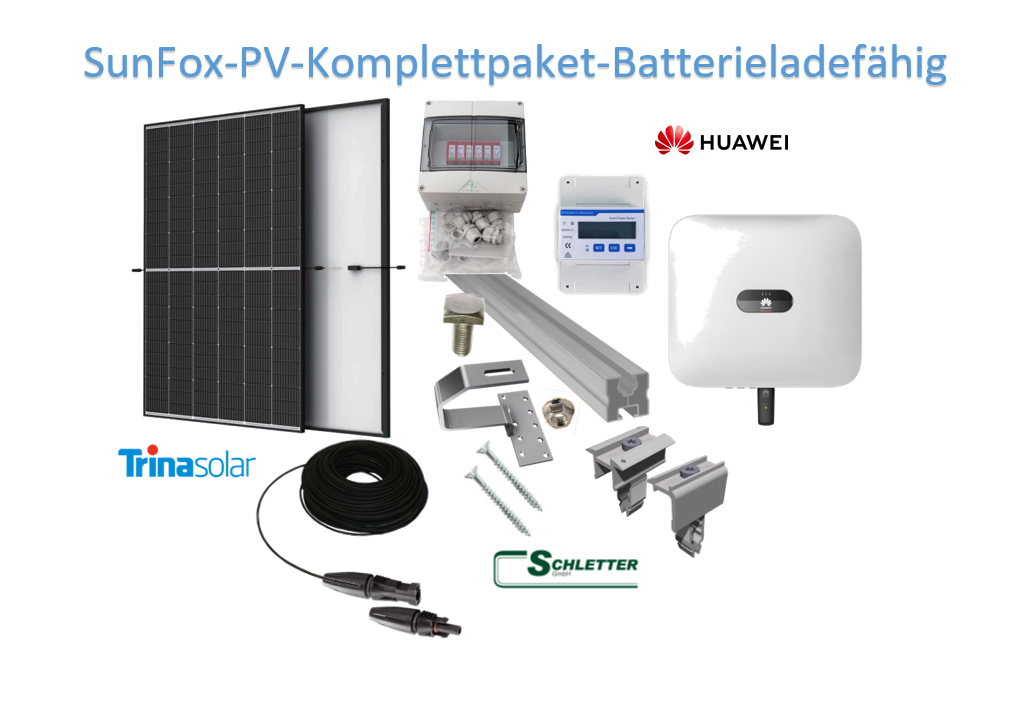

PV-Set 10,80kWp bestehend aus:

24 x Trinasolar Vertex TSM-450NEG9R.28 Blackframe PV-Module
1 x Huawei Wechselrichter SUN2000-10KTL-M1 / 3-phasig
1 x Huawei Smart Power Sensor Power Meter DTSU666-H 3-phasig
1 x PV-Montagesystem SL- Rack-Tragprofil für 24 PV Module
1 x PV-Leitung 1x6mm²/ 100m
4 x MC 4-Steckerpaar für Schnellmontage
1 x ÜSS Typ 2-Box 1000V-2 Überspannungsbox

Trinasolar Vertex TSM-450NEG9R.28 Blackframe

450 Watt monokristallines, Halbzellen Solarmodul, schwarz elo-
xiertem Rahmen, mit High-Density-Zellverbindungstechnologie
Transparentes Doppelglas Konzept in Kombination mit
144 Mono PERC-Zellen. 5.400 Pa Schneelast (Testlast) /
4.000 Pa Windlast (Testlast) Ausgezeichnete Beständigkeit
gegen Feuer und bei schwierigen Umweltbedingungen
Vorderseite: 1,6 mm, hochtransparentes, Anti-reflexbeschichtetes
hitzevorgespanntes Glas; Rückseite: 1,6 mm, Hitzevorgespanntes
Glas. Gewicht 21,0 kg; Leerlaufspannung 52,9 V (STC)
Abmessungen: L=1762mm - B=1134mm - H=30mm.
Leistung 450 Wp; Modul-Wirkungsgrad (STC) 22,5 %
Produktgarantie: 25 Jahre / Garantiegeber: TRINASOLAR
Hersteller Trinasolar

Huawei Wechselrichter SUN2000-10KTL-M1 / 3-phasig

Transformatorloser 3-phasiger Hybrid-Wechselrichter mit 10 kW Nennleistung.
Zwei MPP-Tracker und ein Batterie- Eingang. Er ist mit einem Batterieanschluss,
RS485-Kommunikation für Smart Power Meter etc. und WLAN ausgestattet und
stellt so die Daten Ihrer PV-Anlage im FusionSolar Management-System online
für Sie zur Verfügung. Durch eine natürliche Konvektion funktioniert der Wechselrichter
ohne Lüfter, wodurch die Geräuschentwicklung äußerst gering ist. Vorteile auch
durch integrierten Überspannungsschutz (Typ 2 für AC und DC) und zwei unabhängigen
MPP-Trackern. Die Installation wird durch einfache und optimierte Steckverbindungen
realisiert, die Inbetriebnahme ist mittels FusionSolar App in wenigen Minuten möglich.
Notstromfähig Max. DC-Eingangsleistung 14880 W Eingangsspannung 600 V
Max. Eingangsstrom 11 A MPP-Spannung 470 bis 850 V AC-Ausgangsnennleistung 10000 W
Anzahl MPP-Tracker 2 Max. Eingangsspannung 1100 V Euro-Wirkungsgrad 98,1 %
Gewicht 17 kg; BxHxT 470 x 525 x 166 mm
* Für Notstrom wird eine zusätzliche Netzumschalte Box benötigt !

Huawei Smart Power Sensor Power Meter DTSU666-H 3-phasig

Stromzähler 3-phasig für Huawei. Genauigkeitsklasse 1 für DIN-Schienenmontage mit LCD Display.
Inklusive Stromzange und 5 m RS485 Kabel anschlussfertig. Beim Huawei Smart Power Sensor
handelt es sich um einen Stromsensor für den Einsatz in Solaranlagen. Das Bauteil verarbeitet eine
Spannung von 176 bis 288 Volt und überzeugt mit einer sehr geringen Eigenbedarfsleistung von
weniger als einem Watt. Die Installation ist einfach, leicht und ohne Aufwand möglich. Ist der Sensor
integriert, zeigt er über den verbauten LCD-Bildschirm die Leistungsdaten an und lässt sich darüber
auch mühelos bedienen. Ergänzend unterstützt der Huawei Smart Power Sensor die Kommunikation
per RS485, kann also auch von anderer Stelle ausgelesen werden. Dafür verwendet er das
Kommunikationsprotokoll Modbus-RTU.

PV-Montagesystem SL Rack-Tragprofil für 24 PV Module

Für 3 Reihen je 8 PV-Module
Mit dem Montagesystem SL Rack Schletter Ludwig in
Verbindung mit den Dachhaken Schletter-Ludwig -A2-leicht
wird eine flexible und sichere Lösung für die Anbindung
auf Ziegel Schrägdach angeboten.
Dachhaken Montagepunkt-Abstand Sparren ca. 80 - 100cm
Montagesystem bestehend aus:
6 x SL-Modultragprofil RAIL 40 - 2400 mm
12 x SL-Modultragprofil RAIL 40 - 3600 mm
8 x SL Innenverbinder mit Träger Rail 40
12 x SL-Kunststoff-Endkappe RAIL 40 schwarz/grau
72 x Dachhaken Schletter-Ludwig -A2-leicht
144 x Holzschraube Tellerkopf Edelstahl 8 x 120
72 x Schraube Vierkant VA M10 x 25-Anbindung Tragprofile
72 x Flanschmutter Edelstahl mit Sperrverzahnung M10
12 x Schletter ENDKLEMME RAPID16 schwarz
42 x Schletter MITTELKLEMME RAPID16 schwarz
6 x Erdungungs- und Blitzschutzklemme Alu-blank
Für obige Solarmodule im Hochformat !
Achtung! Die ausreichende Dach/Gebäudestatik und
Schneelast muss vor einer Bestellung abgeklärt werden!
*Dachhaken für hohe Schneelast gegen Aufpreis erhältlich!

PV-Leitung 1x6mm²/ 100m

Solarkabel TÜV 1 x 6m² schwarz 100m Bund - H1Z2Z2-K Solar-Leitungen sind bestimmt
für den frei Beweglichen und frei hängenden Einsatz, für feste Verlegung in Photovoltaik-
Stromerzeugungssystemen. Geeignet für Einsatz in und an schutzisolierten Geräten und
Anlagen (Schutzklasse II) sowie in explosionsgefährdeten Bereichen.

MC 4-Steckerpaar

Schneller ist besser. Das gilt auch für die Verkabelung
von Solaranlagen. Unsere griffigen Steckverbinder liegen
auch bei frostigen Temperaturen gut in der Hand und
lassen sich ganz ohne Crimpwerkzeug blitzschnell und
einfach installieren.
Sie können auf Crimpkontakte und das entsprechende
Werkzeug verzichten und vermeiden Konfektionsfehler.
Das spart bis zu 50% Zeit bei der Installation – ohne
Einbußen bei der Qualität. Die neuen Photovoltaik-
Steckverbinder sind TÜV-zugelassen und entsprechen der
DIN EN 50521.
Unsere „PUSH IN“-Technologie ermöglicht sichere
Verbindungen mit wenigen Handgriffen: Stecken, drehen, Strom
• PushIn Technologie
• Normkonforme Qualität, nach TÜV DIN EN 50521
• Ergonomisches preisgekröntes Design
• Derzeit schnellster PV-Stecker

ÜSS Typ 2-Box 1000V-2

Überspannungsableiterbox ÜSS-Typ2- box 1000V-2, für PV Anlagen, die NICHT an eine
Blitzschutzanlage angeschlossen werden müssen. Im AP-Industrie-Gehäuse,
2 x DEHN Type 1000, max. 1000 Volt DC für 2 getrennte Modulstränge bis max. 1000 Volt
Leerlaufspannung. Schutzart IP65, nicht für ungeschützte Montage im Außenbereich geeignet!

Download:

> PDF Photovoltaikmodule Trinasolar Vertex TSM-450NEG9R.28 Blackframe

> PDF-Huawei Wechselrichter SUN2000-10KTL-M1 / 3-phasig

> PDF-Smart Power Sensor Power Meter DTSU666-H 3-phasig
